V375KEH78M

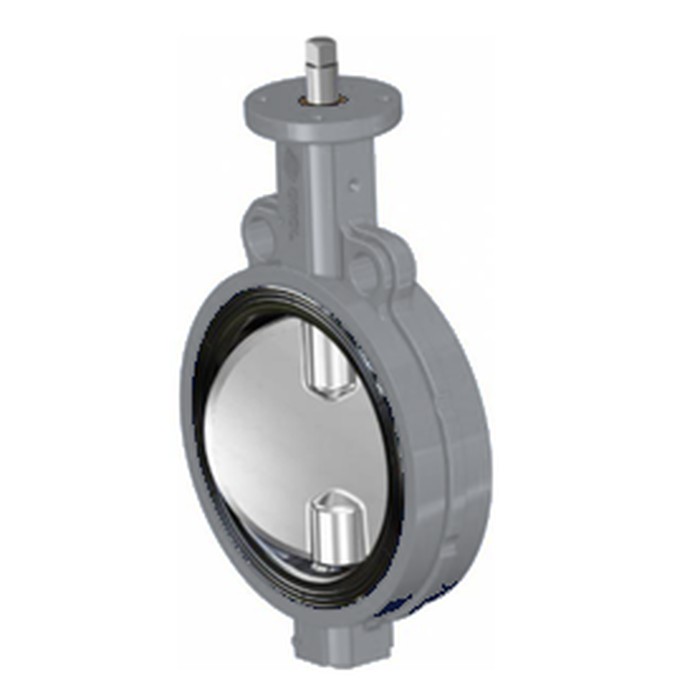

Дисковый поворотный межфланцевый затвор Camozzi V375KEH78M
- Функции затвора: поворотный, межфланцевый, DN350, PN10
- Управление: без привода, ″голый шток″
- Присоединение: DN350
- Рабочее давление: -0,95 (вакуум) ÷ 10 бар
- Материал корпуса: высокопрочный чугун EN-GJS-400-15 (GGG40)
- Материал диска: чугун EN-GJS-400-15 (GGG40) с никелированием
- Материал уплотнения диска: EPDM-HT
- Температура среды: -30°C ÷ +135°C
- Присоединение - квадрат: 27 мм
- Присоединение - фланец: ISO5211 - F14
- Требуемый крутящий момент (с запасом x1,4): 700 H*m
- Обновленный аналог модели OMAL: V375KE78
- Ремкомплект: KGFEH0078M
- Вес: 50,0 кг
Модификатор цены:
Цена без НДС:
67536,72 руб
67536,72 руб
Цена / кг:
Актуальность: 08:00,
19.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 64 дня
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Дополнительно потребуются:
- Ремкомплект KGFEH0078M дискового затвора Camozzi DN350
KGFEH0078M - Комплект фланцев FF20-350-PN10
FF20-350-PN10
Описание
Общие характеристики дисковых затворов V375KEH78M
| Присоединение | DN350 межфланцевое присоединение, фланцы PN10 (по каталогу Camozzi серии 375M-376M) |
|---|---|
| Рабочая температура | -30°C ÷ +135°C |
| Материал корпуса | высокопрочный чугун EN-GJS-400-15 (GGG40) |
| Материал диска | чугун EN-GJS-400-15 (GGG40) с никелированием |
| Рабочее давление | -0,95 бар (вакуум) ÷ 10 бар |
| Седло / уплотнение | EPDM-HT; допустима работа на вакууме; бакелитовая основа уплотнения (каталог Camozzi) |
| Испытания | конструкция и испытания по MSS-SP-67 и API-598 |
| Герметичность | класс А по EN1226, вакуум 97,4% |
| Присоединение привода | ISO 5211 - F14, квадрат 27 мм |
| Ремкомплект | KGFEH0078M |
| Вес | 50,0 кг |
| Гарантия | 1 год |
| Полное описание | скачать полное описание |
| Ссылка на паспорт | скачать паспорт |
| Ссылка на сертификат | скачать сертификат |
Характеристики дисковых затворов Camozzi модели V375KEH78M
| Размер | DN350 |
|---|---|
| Без привода (″голый шток″) | V375KEH78M |
| Уплотнение EPDM-HT | Температура рабочая -30°C ÷ +135°C (EPDM высокотемпературный) |

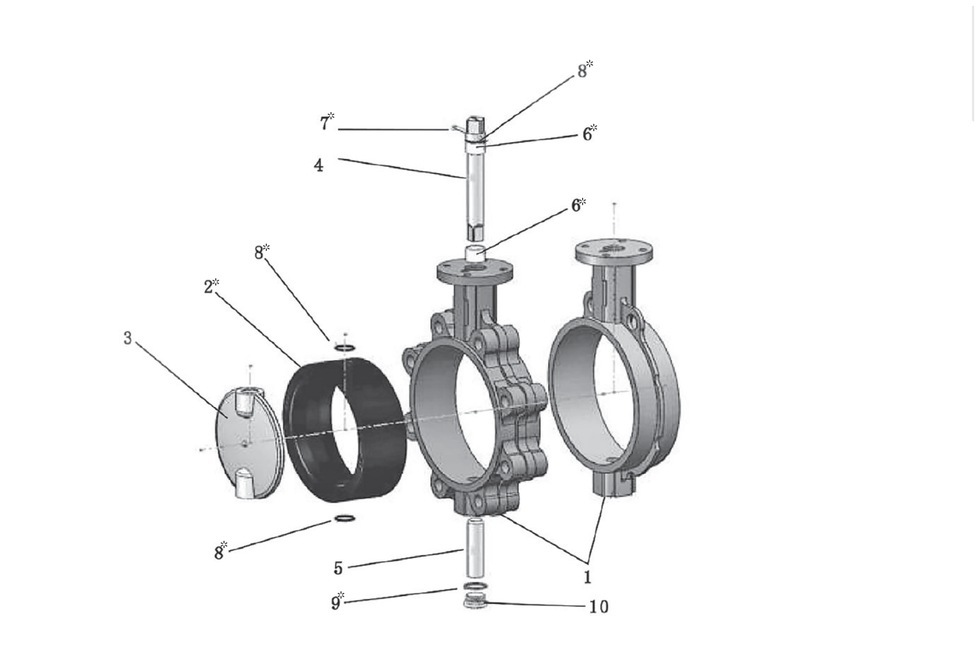

Конструкция дисковых поворотных затворов Camozzi серии 375M-376M
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | чугун с шаровидным графитом EN-GJS-400-15 |
| 2* | Седло | EPDM-HT |
| 3 | Диск | чугун EN-GJS-400-15, покрытый никелем |
| 4 | Верхний шток | нержавеющая сталь ASTM A276 SS420 / 17-4PH / F51 |
| 5 | Нижний шток | нержавеющая сталь ASTM A276 SS420 / 17-4PH / F51 |
| 6* | Втулка | углеродистая сталь |
| 7* | Ось | нержавеющая сталь |
| 8* | Уплотнительное кольцо | EPDM-HT |
| 9* | Шайба | высокомолекулярное волокно |
| 10 | Заглушка | углеродистая сталь |
* Позиции, входящие в ремкомплект.
Расшифровка артикула V375KEH78M
| Код | Значение |
|---|---|
| V | без управления (голый шток) |
| 3 | корпус из чугуна EN-GJS-400-15 |
| 7 | исполнение WAFER (межфланцевый) |
| 5 | диск из чугуна с никелированием |
| K | PN10 |
| EH | EPDM-HT |
| 78 | DN350 |
| M | идентификатор производства серии M |

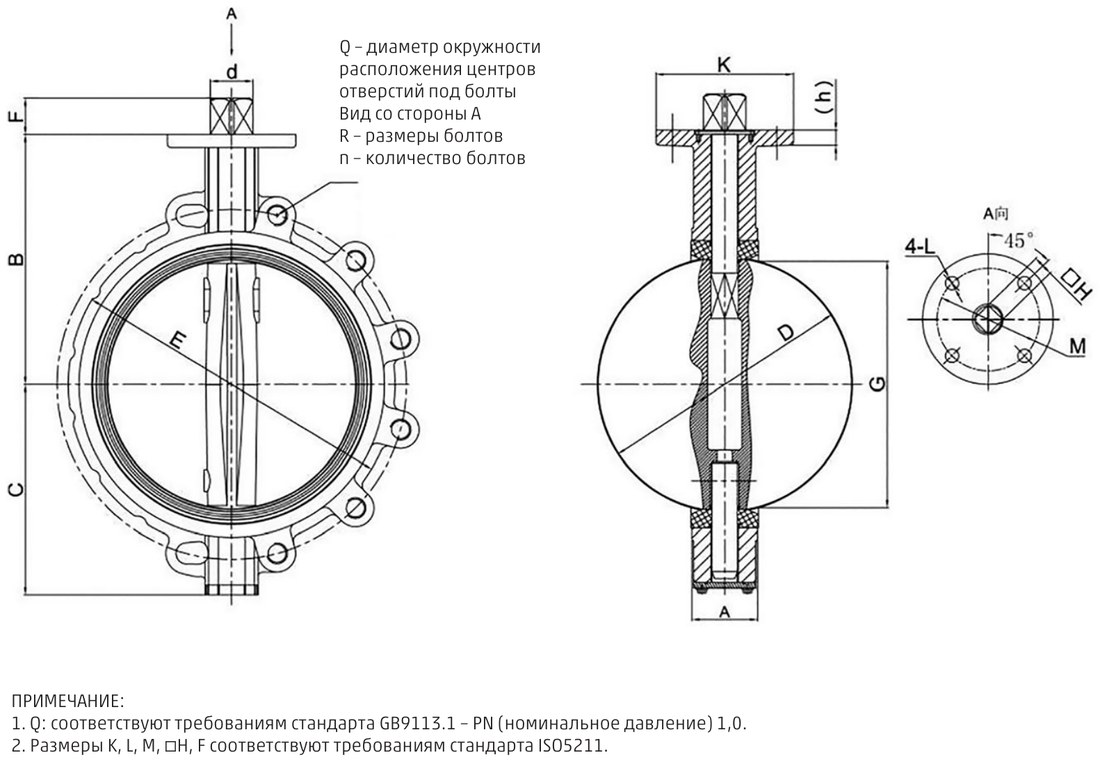

Габаритные размеры дисковых межфланцевых затворов модели V375KEH78M
| DN | A | B | C | ØD | ØE | F | Ød | ØG |
|---|---|---|---|---|---|---|---|---|
| 350 | 78 | 340 | 293 | 339 | 446 | 29 | 36 | 330 |
| □H | ØK | ØL | ØM | ØQ | n PN10 | R PN10 | Вес, кг |
|---|---|---|---|---|---|---|---|
| 27 | 175 | 18 | 140 | 460 | 16 | M20 | 50 |
