QN1A32A25
Пневмоцилиндр QN1A32A25
- Диаметр: Ø 32 мм
- Ход: 25 мм
- Тип действия: одностороннее с пружинным возвратом
- Присоединение: G1/8
- Поршень: немагнитный
- Рабочее давление: 2 ÷ 10 бар
- Рабочая температура: 0°C ÷ +80°C
Модификатор цены:
Цена без НДС:
5568,44 руб
5568,44 руб
Цена / кг:
Актуальность: 08:00,
20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Ожидается 11 шт 15.02.2025
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Описание
Характеристики короткоходового цилиндра QN1A32A25
| Тип | цилиндр пневматический короткоходовой, серия QN |
|---|---|
| Диаметр поршня | Ø 32 мм |
| Ход | 25 мм |
| Присоединение | G1/8 |
| Конструкция | компактный короткоходовой цилиндр |
| Действие | одностороннее, с пружинным возвратом |
| Поршень | немагнитный |
| Материалы | корпус - анодированный алюминий; уплотнения - NBR; остальное - нержавеющая сталь и латунь |
| Рабочее давление | 2 ÷ 10 бар |
| Рабочая температура | 0°C ÷ +80°C (при сухом воздухе -20°C) |
| Рабочая среда | очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]; требуется центробежный фильтр 25 мкм, обеспечивающий класс очистки ISO 8573-1:2010 [7:8:4] |
| Демпфирование | отсутствует |
| Крепление | через отверстия в корпусе |
| Применение | механизмы фиксации и зажима, монтаж в ограниченном пространстве |
| Ремкомплект | K02-Q32 (кольцо уплотнения поршня - 1 шт.; кольцо уплотнения крышки - 1 шт.; манжета штока - 1 шт.; манжета поршня - 2 шт.) |
| Гарантия | 1 год |
| Полное описание | скачать полное описание |
| Ссылка на паспорт | скачать паспорт |
| Ссылка на сертификат | скачать сертификат |
Расшифровка артикула QN1A32A25
| Обозначение | Расшифровка |
|---|---|
| QN | серия: цилиндры пневматические короткоходовые |
| 1 | действие: одностороннее с пружинным возвратом |
| A | материалы: корпус - анодированный алюминий, шток - нержавеющая сталь |
| 32 | диаметр поршня: Ø 32 мм |
| A | тип крепления: стандарт |
| 25 | ход: 25 мм |

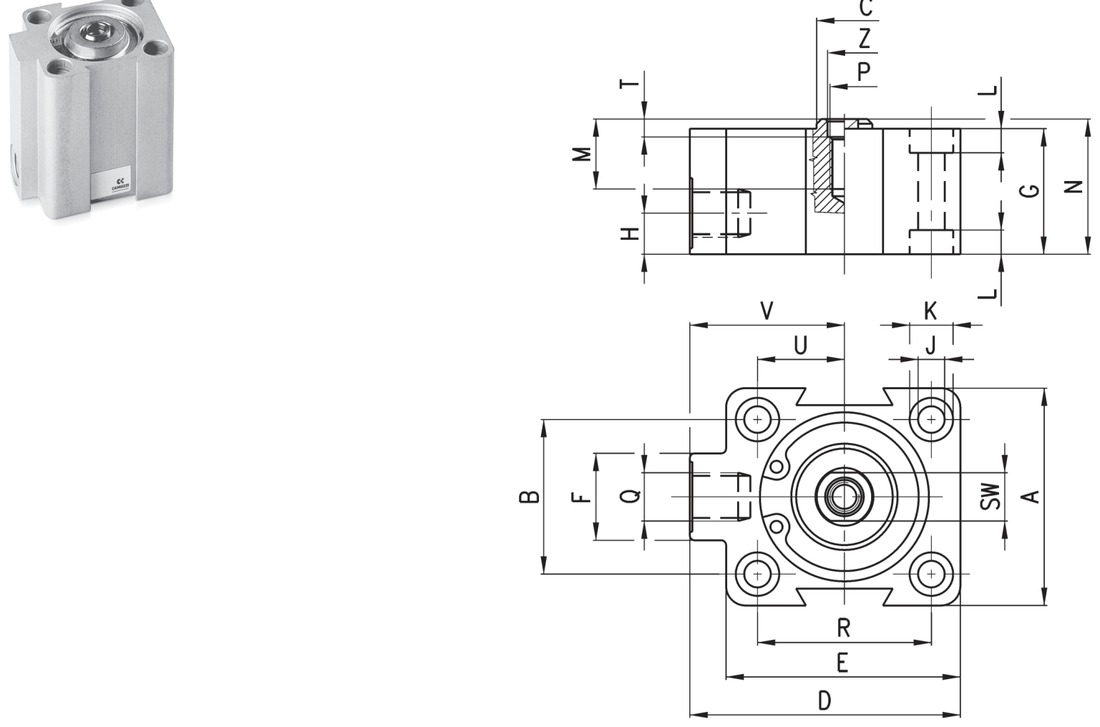

Габаритные размеры цилиндра QN1A32A25
| A h8 | B | ØC | D | E | F | G | H | ØJ | ØK | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 32 | 12 | 56 | 48,5 | 18 | 57,5 | 8,5 | 5,5 | 9 | 5 | 14,5 | 58,5 |
| P | Q H13 | R | SW | T+0,1 | U | V | Z+0,10 |
|---|---|---|---|---|---|---|---|
| M6 | G1/8 | 36 | 10 | 2,5 | 18 | 32 | 7 |
Размеры в мм; прочерк означает, что размер для этого исполнения не задан.
