Шаровой кран OMAL SG616H085 (DN20, PN16, PVC, SR) - купить, цена 111901,47 руб | Пневмоцилиндр.рф

Поиск товара

Корзина пуста
Вернуться к: Двухходовые пластиковые шаровые краны OMAL PVC. Серия 615 с резьбой. Серия 616 под склейку

SG616H085

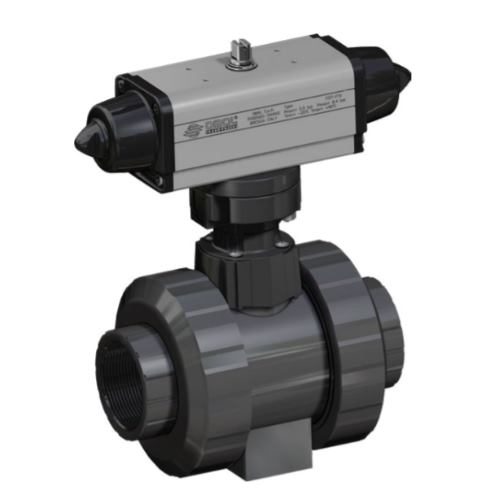

Шаровой кран OMAL SG616H085 (DN20, PN16, PVC, SR)

  • Функции крана: двухходовой, полнопроходной, DN20, PN16
  • Управление: с пневматическим приводом одностороннего действия
  • Присоединение: под склейку, DN20
  • Рабочее давление: -0,95 (вакуум) ÷ 16 бар
  • Материал корпуса: PVC поливинилхлорид
  • Материал уплотнения: PTFE
  • Температура среды: 0°C ÷ +80°C
  • Модель пневмопривода: SRN0015402S
  • Модель крепления: KCF045454
  • Вес: 1,7 кг
Цена без НДС:
111901,47 руб
Актуальность: 08:00, 27.08.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели SG616H085

ПрисоединениеG3/4" (внутренняя резьба по DIN/ISO 228/1, ГОСТ 6211-81)
Рабочая температура0°C ÷ +80°C
МатериалPVC поливинилхлорид
Условный проход, DN20 мм
Рабочее давление-0,95 бар (вакуум) ÷ 16 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, кислоты, щелочь, солевые растворы низкой и высокой концентрации
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики шаровых кранов PVC OMAL c односторонним пневматическим приводом SG616H085

РазмерDN 20
C пневматическим приводом одностороннего действияSG616H085
--

Таблица крутящих моментов для шаровых кранов OMAL серии 616

Таблица крутящих моментов для шаровых кранов OMAL серии 616

Диаграмма зависимости температуры от давления кранов OMAL модели SG616H085

Диаграмма зависимости температуры от давления кранов OMAL модели SG616H085

Расходная характеристика шаровых кранов OMAL с пневматическим приводом с пружинным возвратом модели SG616H085

Расходная характеристика кранов OMAL модели SG616H085

Габаритные размеры шаровых полнопроходных кранов OMAL с поворотным пневмоприводом с возвратной пружиной модели SG616H085

Габаритные размеры кранов OMAL модели SG616H085

OMAL_100 OMAL_100
Присоединение крана Под склейку Присоединение крана
Управление краном пневмопривод SR Управление краном
