HQM112E00ABA-220VAC

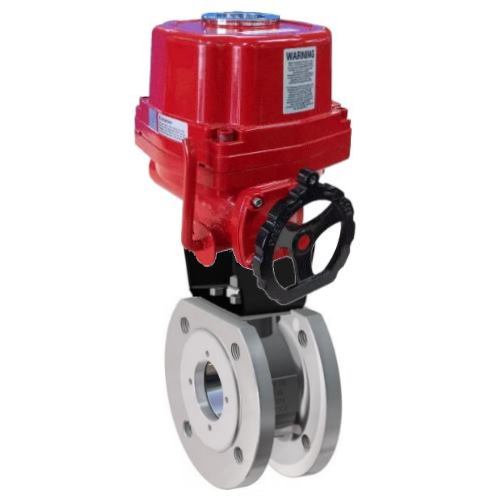

Шаровой кран HQM112E00ABA-220VAC (DN100, PN16, 220VAC)

  • Функции крана: двухходовой, полнопроходной, DN100, PN16
  • Управление: с универсальным электрическим приводом 220V AC
  • Присоединение: DN100
  • Рабочее давление: -0,95 (вакуум) ÷ 16 бар
  • Напряжение питания электропривода: 220V AC
  • Материал корпуса крана: нержавеющая сталь AISI 316
  • Материал уплотнения крана: PTFE
  • Температура среды: -20°С ÷ +150°С
  • Модель электропривода: HQ-030 220VAC
  • Модель крепления: KCE363779
  • Вес: 56 кг
Цена без НДС:
703079,88 руб
Актуальность: 08:00, 28.08.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Описание

Общие характеристики шаровых двухходовых (полнопроходной) кранов OMAL модели HQM112E00ABA-220VAC

ПрисоединениеDN100 (фланец по EN1092-1)
Рабочая температура-20°C ÷ +150°C
Материал корпуса крананержавеющая сталь AISI 316
Условный проход, DN100 мм
Рабочее давление-0,95 бар (вакуум) ÷ 16 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики электрического привода модели HQ-030 220VAC

Номинальный рабочий угол0º - 90º, регулируется в пределах до 320º
Рабочее напряжение220V AC ±10% (переменного тока)
Степень защищенности электроприводаIP67
Усилие, крутящий момент300 H*m
Время поворота на 90º31 сек
Температура эксплуатации-20°C ÷ +70°C
Рабочий цикл (включение - выключение)S4 - 70%
70 % времени работает, 30 % времени остывает
Концевые датчики положения2 датчика, настраиваемые
разомкнутые/замкнутые, однополюсные двухпозиционные выключатели, 250V AC, 10А
Ручной дублерприсутствует во всех версиях
Нагревательмощность 10 Вт
Кабельное соединениекабельные вводы в комплекте поставки

Диаграмма зависимости температуры от давления кранов OMAL модели HQM112E00ABA-220VAC

Диаграмма зависимости температуры от давления кранов OMAL модели HQM112E00ABA-220VAC

Габаритные размеры шарового крана c электроприводом HQM112E00ABA-220VAC

Габаритные размеры шаровых кранов HQM112E00ABA-220VAC

Электрическая схема подключения электропривода шарового крана HQM112E00ABA-220VAC

Электрическая схема подключения электропривода шарового крана HQM112E00ABA-220VAC

Таблица крутящих моментов для шаровых кранов OMAL серии Magnum Wafer

Таблица крутящих моментов для шаровых кранов OMAL серии Magnum Wafer

Клапан_Magnum
Присоединение крана-1 DN100 Присоединение крана (DN)
Рабочее давление PN16 (16 бар) Рабочее давление (PN)
Тип управления электропривод 220VAC Тип управления
