DG101H005

Шаровой кран OMAL DG101H005 (3/4'', PN50, латунь, DA)

Функции крана: двухходовой, DN20, PN50

Управление: с пневматическим приводом двухстороннего действия

Присоединительная резьба: G3/4''

Рабочее давление: -0,95 (вакуум) ÷ 50 бар

Материал корпуса: латунь

Материал уплотнения: PTFE

Температура среды: -20°С ÷ +150°С

Модель пневмопривода: DAN0015411S

Модель крепления: KCF032558

Устаревшая кодировка: D101H005, отличие - привод DA015401S

Модификатор цены:

Цена без НДС:
31927,56 руб

Цена / кг:

Актуальность: 08:00, 11.07.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Под заказ, 130 дней

Описание

Общие характеристики шаровых двухходовых кранов OMAL модели DG101H005

Присоединение	G3/4" (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура	-20°C ÷ +150°C
Материал	латунь
Условный проход, DN	20 мм.
Рабочее давление	-0,95 бар (вакуум) ÷ 50 Бар (см. график зависимости от температуры)
Рабочая среда	вода, воздух, газ, масло, легкие углеводороды (для неагрессивных сред)
Герметичность по EN 12266	класс A (отсутствие протечек)

Характеристики кранов OMAL с пневматическим приводом двухстороннего действия модели DG101H005

Размер	DN 20
C пневматическим приводом двухстороннего действия	DG101H005
Вес, кг	1,1
Устаревшая кодировка	D101H005

Таблица крутящих моментов для шаровых кранов серии 101



Условный проход	DN 10	DN 15	DN 20	DN 25	DN 32	DN 40	DN 50	DN 65	DN 80
Крутящий момент	4 H*m	5 H*m	7 H*m	10 H*m	14 H*m	19 H*m	27 H*m	48 H*m	79 H*m

Коэффициент запаса должен составлять 1.4

Диаграмма зависимости температуры от давления кранов OMAL модели DG101H005

Расходная характеристика шаровых кранов OMAL с пневмоприводом модели DG101H005

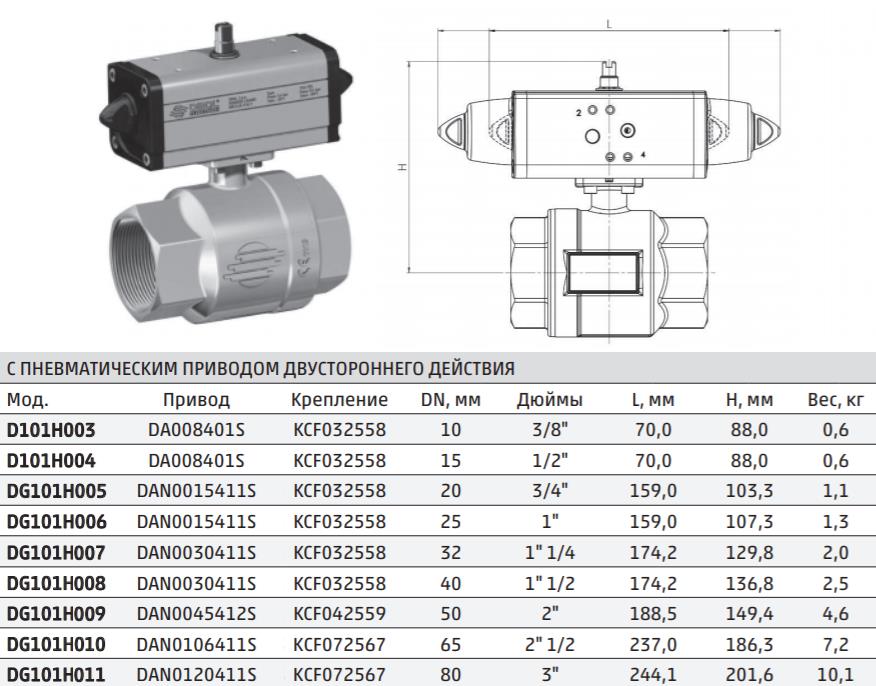

Габаритные размеры шаровых полнопроходных кранов OMAL модели DG101H005
