SG101H011

Шаровой кран OMAL SG101H011 (3'', PN25, латунь, SR)

  • Функции крана: двухходовой, DN80, PN25
  • Управление: с пневматическим приводом одностороннего действия
  • Присоединительная резьба: G3"
  • Рабочее давление: -0,95 (вакуум) ÷ 25 бар
  • Материал корпуса: латунь
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: SRN0120401S
  • Модель крепления: KCF102730
  • Устаревшая кодировка: S101H011, отличие - привод SR120401S
Цена без НДС:
190808,47 руб
Актуальность: 08:00, 21.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели SG101H011

ПрисоединениеG2"1/2 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура-20°C ÷ +150°C
Материаллатунь
Условный проход, DN80 мм
Рабочее давление-0,95 бар (вакуум) ÷ 25 Бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, легкие углеводороды (для неагрессивных сред)
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики шаровых кранов OMAL c односторонним пневматическим приводом SG101H011

РазмерDN 80
C пневматическим приводом одностороннего действияSG101H011
Вес, кг14,5
Устаревший кодS101H011

Таблица крутящих моментов для шаровых кранов серии 101

Условный проходDN 10DN 15DN 20DN 25DN 32DN 40DN 50DN 65DN 80
Крутящий момент4 H*m5 H*m7 H*m10 H*m14 H*m19 H*m27 H*m48 H*m79 H*m

Коэффициент запаса должен составлять 1.4

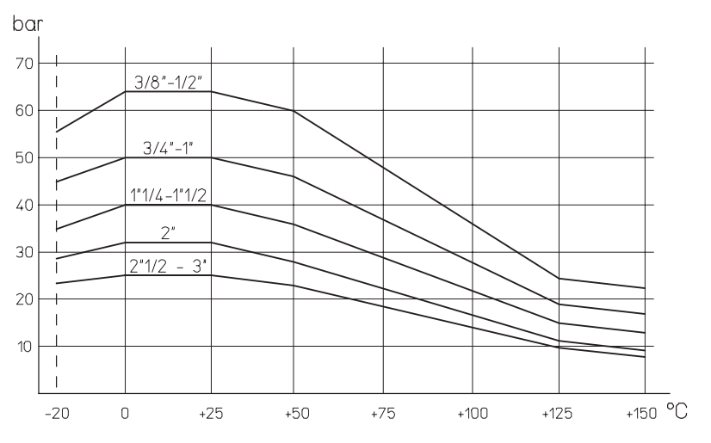

Диаграмма зависимости температуры от давления кранов OMAL модели SG101H011

Диаграмма зависимости температуры от давления кранов OMAL модели SG101H011

Расходная характеристика шаровых кранов OMAL с пневматическим приводом с пружинным возвратом модели SG101H011

Расходная характеристика кранов OMAL модели SG101H011

Габаритные размеры шаровых полнопроходных кранов OMAL с поворотным пневмоприводом с возвратной пружиной модели SG101H011

Габаритные размеры кранов OMAL модели SG101H011

OMAL_100 OMAL_100
Присоединение крана G3'' Присоединение крана
Управление краном пневмопривод SR Управление краном
