SG100H007

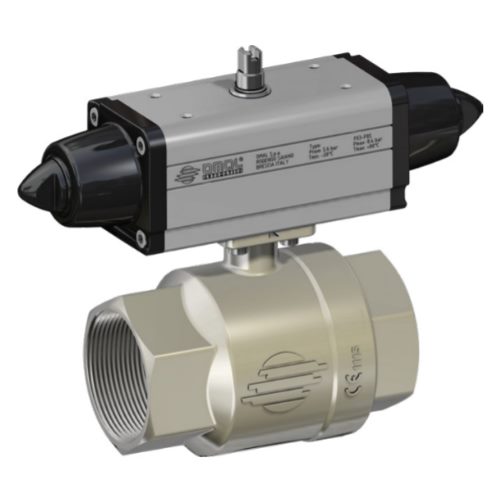

Шаровой кран OMAL SG100H007 (1''1/4, PN16, латунь, SR)

  • Функции крана: двухходовой, DN32, PN16
  • Управление: с пневматическим приводом одностороннего действия
  • Присоединительная резьба: G1"1/4
  • Рабочее давление: -0,9 (вакуум) ÷ 16 бар
  • Материал корпуса: латунь
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: SRN0015401S
  • Модель крепления: KCF032558
  • Устаревшая кодировка: S100H007, отличие - привод SR015401S
Цена без НДС:
48083,85 руб
Актуальность: 08:00, 20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 180 дней

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели SG100H007

ПрисоединениеG1"1/4 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура-20°C ÷ +150°C
Материаллатунь
Условный проход, DN32 мм
Рабочее давление-0,95 бар (вакуум) ÷ 16 Бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, легкие углеводороды (для неагрессивных сред)
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики шаровых кранов OMAL модели SG100H007

РазмерDN 32
C пневматическим приводом одностороннего действияSG100H007
Вес, кг1,9
Устаревший кодS100H007

Таблица крутящих моментов для шаровых кранов серии 100

Условный проходDN 10DN 15DN 20DN 25DN 32DN 40DN 50
PN 16 Бар3 H*m3 H*m4 H*m5 H*m7 H*m9 H*m15 H*m

Диаграмма зависимости температуры от давления кранов OMAL модели SG100H007

Диаграмма зависимости температуры от давления кранов OMAL модели SG100H007

Расходная характеристика шаровых кранов OMAL модели SG100H007

Расходная характеристика кранов OMAL модели SG100H007

Габаритные размеры шаровых полнопроходных кранов OMAL модели SG100H007

Габаритные размеры кранов OMAL модели SG100H007

OMAL_100 OMAL_100
Присоединение крана G1''1/4 Присоединение крана
Управление краном пневмопривод SR Управление краном
