HQ419H010-220VAC

Шаровой кран HQ419H010-220VAC (2''1/2, PN32, 220AC)


    Функции крана: двухходовой, DN65, PN32

    Управление: с электрическим приводом 220V AC

    Присоединительная резьба: G2''1/2

    Рабочее давление: -0,95 (вакуум) ÷ 32 бар

    Напряжение питания электропривода: 220V AC

    Материал корпуса крана: нержавеющая сталь AISI316

    Материал уплотнения крана: PTFE

    Температура среды: -20°С ÷ +150°С

    Модель электропривода: HQ-010 220V AC

    Вес: 13,0 кг.
Цена без НДС:
496871,99 руб
Актуальность: 08:00, 11.07.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Описание
Общие характеристики шаровых двухходовых кранов OMAL модели HQ419H010-220VAC
Присоединение

G2"1/2 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура

-20°C ÷ +150°C
Материал корпуса крана

нержавеющая сталь AISI316
Условный проход, DN

65 мм.
Рабочее давление

-0,95 бар (вакуум) ÷ 32 Бар (см. график зависимости от температуры)
Рабочая среда

вода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266

класс A (отсутствие протечек)


Общие характеристики электрического привода модели HQ-010 220VAC
Номинальный рабочий угол

0º - 90º, регулируется в пределах до 320º
Рабочее напряжение

220V AC ±10% (переменного тока)
Степень защищенности электропривода

IP67
Усилие, крутящий момент

100 H*m
Время поворота на 90º

18 сек.

Температура эксплуатации

-20°C ÷ +70°C
Рабочий цикл (включение - выключение)

S4 - 70%
70 % времени работает, 30 % времени остывает

Концевые датчики положения

2 датчика, настраиваемые
разомкнутые/замкнутые, однополюсные двухпозиционные выключатели, 250V AC, 5А
Ручной дублер

присутствует во всех версиях
Нагреватель

мощность 10 Вт
Кабельное соединение

кабельные вводы в комплекте поставки



Диаграмма зависимости температуры от давления кранов OMAL модели HQ419H010-220VAC
Диаграмма зависимости температуры от давления кранов OMAL модели HQ419H010-220VAC

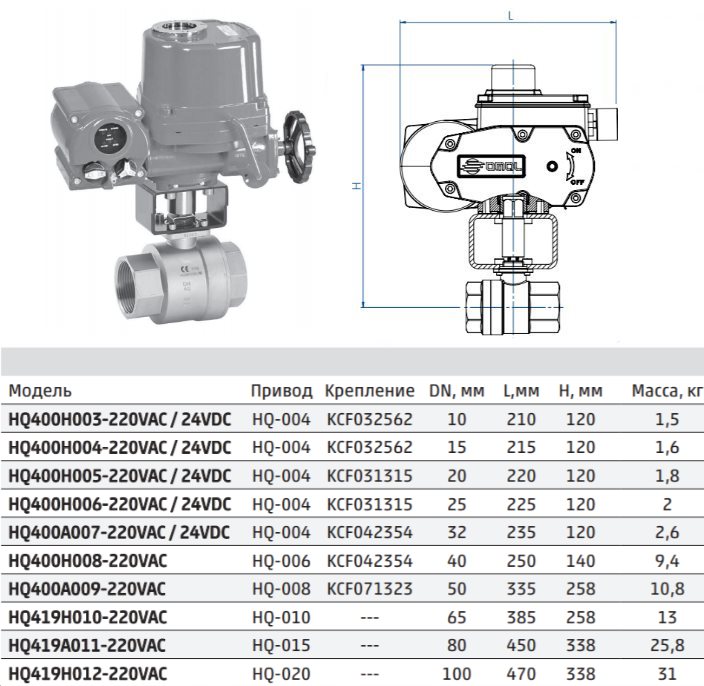

Габаритные размеры шарового крана c электроприводом HQ419H010-220VAC
Габаритные размеры шаровых кранов HQ419H010-220VAC


Электрическая схема подключения электропривода шарового крана HQ419H010-220VAC
Электрическая схема подключения электропривода шарового крана HQ419H010-220VAC


Таблица крутящих моментов для шаровых кранов OMAL серии 400



Таблица крутящих моментов для шаровых кранов OMAL серии 400
