Шаровой кран OMAL DG400H005 (3/4'', PN100, AISI316, DA)

  • Функции крана: двухходовой, DN20, PN100
  • Управление: с пневматическим приводом двухстороннего действия
  • Присоединительная резьба: G3/4''
  • Рабочее давление: -0,95 (вакуум) ÷ 100 бар
  • Материал корпуса: нержавеющая сталь AISI316
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: DAN0030411S
  • Модель крепления: KCNAAHD5262
  • Ремкомплект уплотнения крана: KGBV5005
  • Устаревшая кодировка: D400H005, отличие - привод DA030401S
Цена без НДС:
52452,29 руб
Актуальность: 08:00, 21.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Ожидается 4 шт. 01.05.2024

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA54N-15-02
    ch_NA54N-15-02
    NA54N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели DG400H005

ПрисоединениеG3/4" (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура-20°C ÷ +150°C
Материалнержавеющая сталь AISI316
Условный проход, DN20 мм
Рабочее давление-0,95 бар (вакуум) ÷ 100 Бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики кранов OMAL с пневматическим приводом двухстороннего действия модели DG400H005

РазмерDN 20
C пневматическим приводом двухстороннего действияDG400H005
Вес, кг2
Устаревшая кодировкаD400H005

Таблица крутящих моментов для шаровых кранов OMAL серии 400

Таблица крутящих моментов для шаровых кранов OMAL серии 400

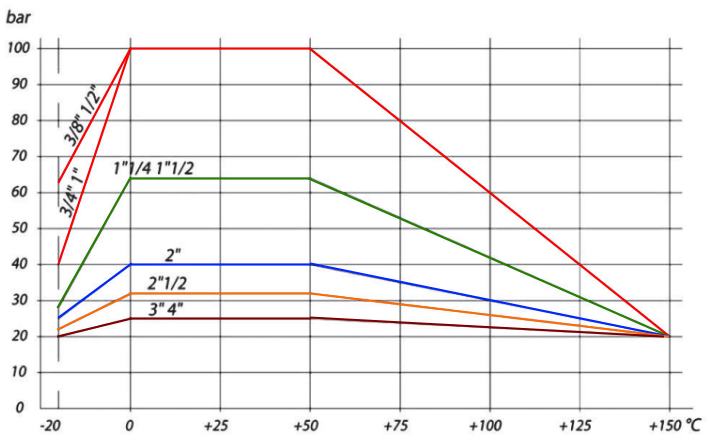

Диаграмма зависимости температуры от давления кранов OMAL модели DG400H005

Диаграмма зависимости температуры от давления кранов OMAL модели DG400H005

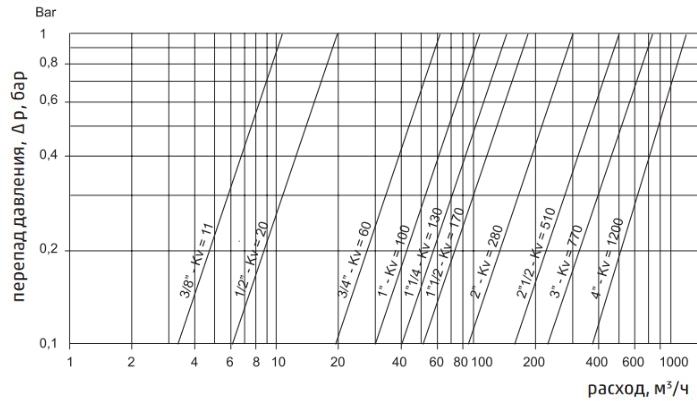

Расходная характеристика шаровых кранов OMAL с пневмоприводом модели DG400H005

Расходная характеристика кранов OMAL модели DG400H005

Габаритные размеры шаровых полнопроходных кранов OMAL модели DG400H005

Габаритные размеры кранов OMAL модели DG400H005

OMAL_100 OMAL_100
Присоединение крана G3/4'' Присоединение крана
Управление краном пневмопривод DA Управление краном
