SG419H012

Шаровой кран OMAL SG419H012 (4'', PN25, AISI316, SR)

  • Функции крана: двухходовой, DN100, PN25
  • Управление: с пневматическим приводом одностороннего действия
  • Присоединительная резьба: G4"
  • Рабочее давление: -0,95 (вакуум) ÷ 25 бар
  • Материал корпуса: нержавеющая сталь AISI316
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: SRN0240401S
  • Модель крепления: KCF125272
  • Устаревшая кодировка: S419H012, отличие - привод SR240402S
Цена без НДС:
684813,77 руб
Актуальность: 08:00, 20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 63 дня

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели SG419H012

ПрисоединениеG4" (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура-20°C ÷ +150°C
Материалнержавеющая сталь AISI316
Условный проход, DN100 мм
Рабочее давление-0,95 бар (вакуум) ÷ 25 Бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики шаровых кранов OMAL c односторонним пневматическим приводом SG419H012

РазмерDN 100
C пневматическим приводом одностороннего действияSG419H012
Вес, кг28,2
Устаревший кодS419H012

Таблица крутящих моментов для шаровых кранов OMAL серии 400

Таблица крутящих моментов для шаровых кранов OMAL серии 400

Диаграмма зависимости температуры от давления кранов OMAL модели SG419H012

Диаграмма зависимости температуры от давления кранов OMAL модели SG419H012

Расходная характеристика шаровых кранов OMAL с пневматическим приводом с пружинным возвратом модели SG419H012

Расходная характеристика кранов OMAL модели SG419H012

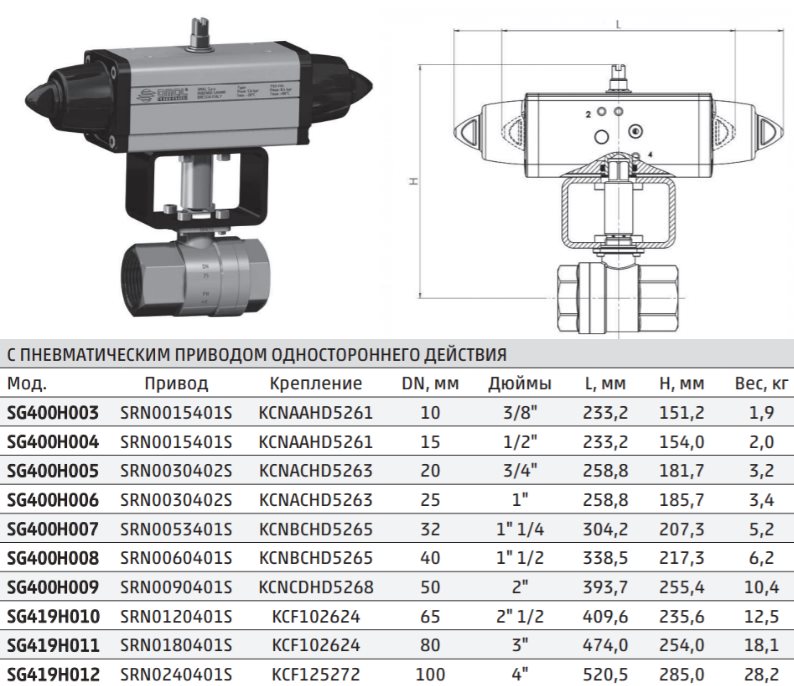

Габаритные размеры шаровых полнопроходных кранов OMAL с поворотным пневмоприводом с возвратной пружиной модели SG419H012

Габаритные размеры кранов OMAL модели SG419H012

OMAL_100 OMAL_100
Присоединение крана G4'' Присоединение крана
Управление краном пневмопривод SR Управление краном
