Шаровой кран OMAL SHA5AABAB05AFHA0 (3/4'', PN400, SR)

  • Функции крана: двухходовой, DN20, PN400
  • Управление: с пневматическим приводом одностороннего действия
  • Присоединительная резьба: 3/4''
  • Рабочее давление: -0,95 (вакуум) ÷ 400 бар
  • Материал корпуса: углеродистая сталь АС 14 / 17Г1С
  • Материал уплотнения: NBR
  • Температура среды: -20°C ÷ +100°C
  • Модель пневмопривода: SRN0060401S
  • Модель крепления: KCNCCDD5409
  • Вес: 5,6 кг
Цена без НДС:
89906,16 руб
Актуальность: 08:00, 22.09.2026
Склад: г. Москва (Зеленоград) В наличии: 2 шт.

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых двухходовых кранов OMAL модели SHA5BABAB05AFHA0

Присоединение3/4" внутренняя резьба по ISO 228
Рабочая температура-20°C ÷ +100°C
Материалуглеродистая сталь АС 14 / 17Г1С
Условный проход, DN20 мм
Рабочее давление-0,95 бар (вакуум) ÷ 400 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, неагрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики шаровых кранов OMAL на высокое давление c односторонним пневматическим приводом SHA5BABAB05AFHA0

РазмерDN 20
C пневматическим приводом одностороннего действияSHA5AABAB05AFHA0
Одобрение/СертификатВерсия АТЕХ в соответствии с Директивой 94/9/ЕС
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах

Таблица крутящих моментов для шаровых кранов OMAL серии Hercules

Таблица крутящих моментов для шаровых кранов OMAL серии Hercules

Диаграмма зависимости температуры от давления кранов OMAL модели SHA5BABAB05AFHA0

Диаграмма зависимости температуры от давления кранов OMAL модели SHA5AABAB05AFHA0

Преимущества шаровых кранов OMAL с пневматическим приводом с пружинным возвратом модели SHA5BABAB05AFHA0

Преимущества кранов OMAL модели SHA5AABAB05AFHA0

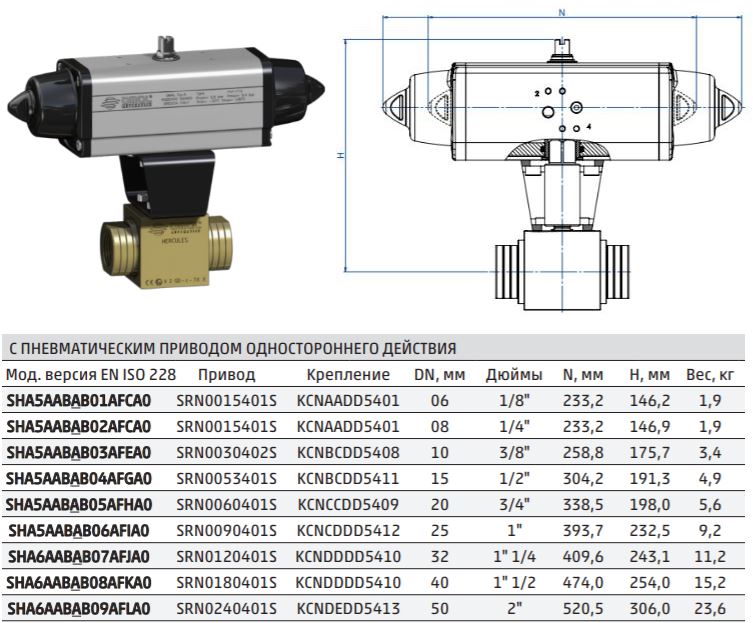

Габаритные размеры шаровых кранов OMAL на высокое давление с поворотным пневмоприводом с возвратной пружиной модели SHA5BABAB05AFHA0

Габаритные размеры кранов OMAL модели SHA5AABAB05AFHA0

OMAL_100 OMAL_100
Присоединение крана G3/4'' Присоединение крана
Управление краном пневмопривод SR Управление краном
