DG545H067

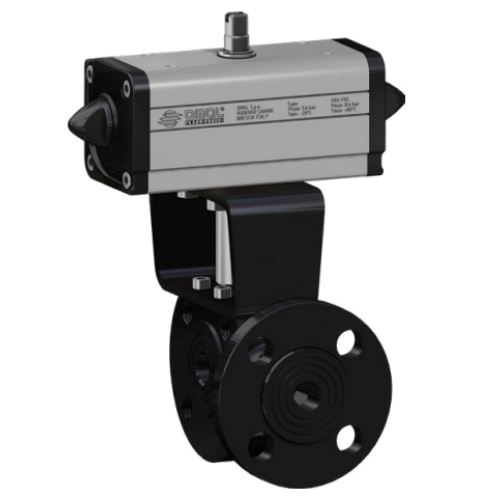

Шаровой кран OMAL DG545H067 (DN32, PN40, A350 LF2, DA)

  • Функции крана: трехходовой, L-порт, DN32, PN40
  • Управление: с пневматическим приводом двухстороннего действия
  • Присоединение: DN32
  • Рабочее давление: -0,95 (вакуум) ÷ 40 бар
  • Материал корпуса: углеродистая сталь A350 LF2
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: DAN0045412S
  • Модель крепления: KCNBCHD5249
  • Устаревшая кодировка: D545K067, отличие - привод DA045402S
  • Вес: 5,0 кг
Цена без НДС:
50915,54 руб
Актуальность: 08:00, 27.08.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA54N-15-02
    ch_NA54N-15-02
    NA54N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых трехходовых (L-порт) кранов OMAL модели DG545H067

ПрисоединениеDN32 (фланец по EN1092-1)
Рабочая температура-20°C ÷ +150°C
Материалуглеродистая сталь A350 LF2
Условный проход, DN32 мм
Рабочее давление-0,95 бар (вакуум) ÷ 40 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики кранов OMAL с пневматическим приводом двухстороннего действия модели DG545H067

РазмерDN 32
C пневматическим приводом двухстороннего действияDG545H067
Устаревшая кодировкаD545K067

Таблица крутящих моментов для шаровых кранов OMAL серии 545

Таблица крутящих моментов для шаровых кранов OMAL серии 545

Диаграмма зависимости температуры от давления кранов OMAL модели DG545H067

Диаграмма зависимости температуры от давления кранов OMAL модели DG545H067

Схема работы шаровых кранов OMAL с пневмоприводом модели DG545H067

Схема работы кранов OMAL модели DG545H067

Габаритные размеры шаровых полнопроходных кранов OMAL модели DG545H067

Габаритные размеры кранов OMAL модели DG545H067

OMAL_100 OMAL_100
Присоединение крана DN32 Присоединение крана
Управление краном пневмопривод DA Управление краном
