HQ545H065-220VAC/24VDC

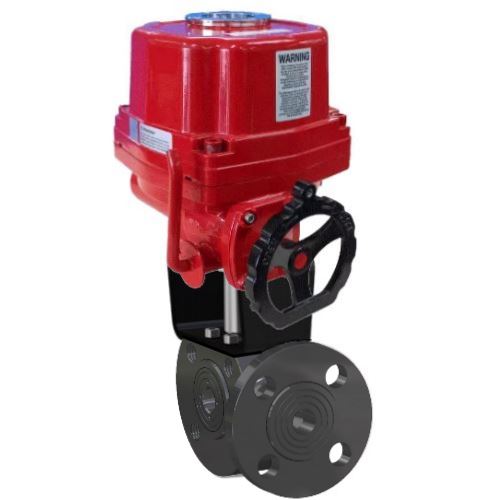

Шаровой кран HQ545H065-220VAC/24VDC (DN20, PN40, 220VAC/24VDC)

  • Функции крана: трехходовой, L-порт, DN20, PN40
  • Управление: с универсальным электрическим приводом 220V AC и 24V DC
  • Присоединение: DN20
  • Рабочее давление: -0,95 (вакуум) ÷ 40 бар
  • Напряжение питания электропривода: 220V AC / 24V DC
  • Материал корпуса крана: углеродистая сталь A350 LF2
  • Материал уплотнения крана: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель электропривода: HQ-004 220V AC/24V DC
  • Вес: 3,9 кг
Цена без НДС:
57977,62 руб
Актуальность: 08:00, 25.08.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Описание

Общие характеристики шаровых трехходовых (L-порт) кранов OMAL модели HQ545H065-220VAC/24VDC

ПрисоединениеDN20 (фланец по EN1092-1)
Рабочая температура-20°C ÷ +150°C
Материал корпуса кранауглеродистая сталь A350 LF2
Условный проход, DN20 мм
Рабочее давление-0,95 бар (вакуум) ÷ 40 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики электрического привода модели HQ-004 220VAC/24VDC

Номинальный рабочий угол0° - 90°, регулируется в пределах до 320°
Рабочее напряжениеуниверсальная модель
24V DC (постоянного тока)
85 - 265V AC (переменного тока)
Степень защищенности электроприводаIP67
Усилие, крутящий момент40 H*m
Время поворота на 90°12 сек
Температура эксплуатации-20°C ÷ +80°C
Рабочий цикл (включение - выключение)S4 - 50%
50 % времени работает, 50 % времени остывает
Концевые датчики положения2 датчика, настраиваемые
разомкнутые/замкнутые, однополюсные двухпозиционные выключатели, 250V AC, 5А
Ручной дублерприсутствует во всех версиях
Нагревательмощность 0,5 Вт
Кабельное соединениепровод в защитной оплетке длиной 1,2 м.

Диаграмма зависимости температуры от давления кранов OMAL модели HQ545H065-220VAC/24VDC

Диаграмма зависимости температуры от давления кранов OMAL модели HQ545H065-220VAC/24VDC

Габаритные размеры шарового крана c электроприводом HQ545H065-220VAC/24VDC

Габаритные размеры шаровых кранов HQ545H065-220VAC/24VDC

Электрическая схема подключения электропривода шарового крана HQ545H065-220VAC/24VDC

Электрическая схема подключения электропривода шарового крана HQ545H065-220VAC/24VDC

Таблица крутящих моментов для шаровых кранов OMAL серии 545

Таблица крутящих моментов для шаровых кранов OMAL серии 545
