DG450H003

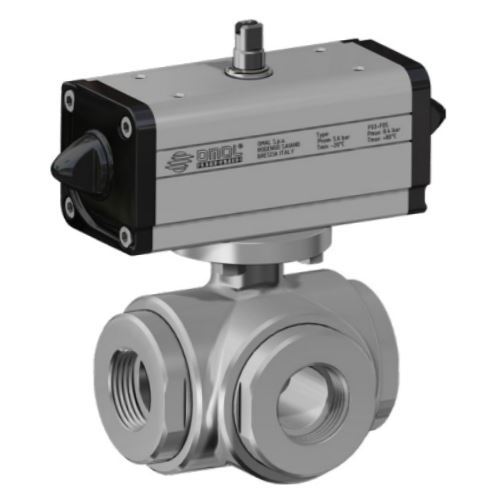

Шаровой кран OMAL DG450H003 (3/8'', PN40, AISI316, DA)

  • Функции крана: трехходовой, T-порт, DN10, PN40
  • Управление: с пневматическим приводом двухстороннего действия
  • Присоединительная резьба: G3/8''
  • Рабочее давление: -0,95 (вакуум) ÷ 40 бар
  • Материал корпуса: нержавеющая сталь AISI316, полировка
  • Материал уплотнения: PTFE
  • Температура среды: -20°C ÷ +150°C
  • Модель пневмопривода: DAN0015411S
  • Модель крепления: KCF045293
  • Вес: 1,7 кг
Цена без НДС:
58870,31 руб
Актуальность: 08:00, 07.08.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Дополнительно потребуются:

  • Блок концевых выключателей SBA-200M2
    sba_1
    SBA-200M2
  • Распределитель NA54N-15-02
    ch_NA54N-15-02
    NA54N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Общие характеристики шаровых трехходовых (T-порт) кранов OMAL модели DG450H003

ПрисоединениеG3/8" (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
Рабочая температура-20°C ÷ +150°C
Материалнержавеющая сталь AISI 316
Условный проход, DN10 мм
Рабочее давление-0,95 бар (вакуум) ÷ 40 бар (см. график зависимости от температуры)
Рабочая средавода, воздух, газ, масло, газ, химические и нефтехимические продукты, агрессивные среды
Герметичность по EN 12266класс A (отсутствие протечек)
Ссылка на полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Характеристики кранов OMAL с пневматическим приводом двухстороннего действия модели DG450H003

РазмерDN 10
C пневматическим приводом двухстороннего действияDG450H003
Устаревшая кодировкаD450H003

Таблица крутящих моментов для шаровых кранов OMAL серии 450

Таблица крутящих моментов для шаровых кранов OMAL серии 450

Диаграмма зависимости температуры от давления кранов OMAL модели DG450H003

Диаграмма зависимости температуры от давления кранов OMAL модели DG450H003

Схема работы шаровых кранов OMAL с пневмоприводом модели DG450H003

Схема работы кранов OMAL модели DG450H003

Габаритные размеры шаровых полнопроходных кранов OMAL модели DG450H003

Габаритные размеры кранов OMAL модели DG450H003

OMAL_100 OMAL_100
Присоединение крана G3/8'' Присоединение крана
Управление краном пневмопривод DA Управление краном
