RFUN M5

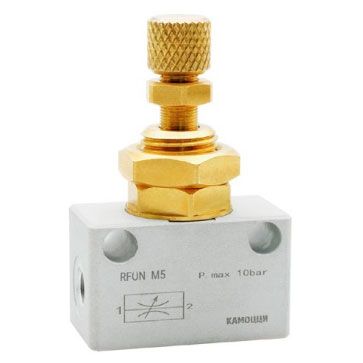

Пневмодроссель RFUN M5 с обратным клапаном

  • Регулировка: рукояткой
  • Установка: панельный монтаж, резьбовой порт
  • Присоединение: резьба M5
  • Конструкция: игольчатого типа
  • Обратный клапан: присутствует, дросселируется поток на выхлопе
  • Установка: в любом положении
  • Рабочее давление: 0 ÷ 10 бар
  • Рабочая температура: -40°C ÷ +80°C
  • Материал: корпус - алюминий, рукоятка - латунь, уплотнения - NBR
  • Обновленный аналог модели: RFU 452-M5
Цена без НДС:
644 руб
Актуальность: 08:00, 20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 194 шт.
Описание

Характеристики пневмодросселя Camozzi RFUN M5

Типпневмодроссель с обратным клапаном
Присоединениерезьба M5
Обратный клапанприсутствует, дросселируется поток на выхлопе
Регулировкарукояткой
Конструкцияигольчатого типа
Креплениечерез отверстия в корпусе или на панели
Установкапанельный монтаж, резьбовой порт
Рабочее давление0 ÷ 10 бар
Рабочая температура-40°C ÷ +80°C
Материалыкорпус - алюминий, рукоятка - латунь, уплотнения - NBR
Рабочая средаочищенный воздух без необходимости маслораспыления по ISO 8573-1:2010 [7:4:4]
Требуемая фильтрацияцентробежный фильтр 25 мкм, класс воздуха ISO 8573-1:2010 [7:8:4]
Номинальный расходсм. график зависимости расхода от оборотов винта ниже
Обновленный аналог моделиRFU 452-M5
Расход через обратный клапан, порт 2 -> 1дроссель открыт - 55 Нл/мин; дроссель закрыт - 0 Нл/мин
Гарантия1 год
Полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

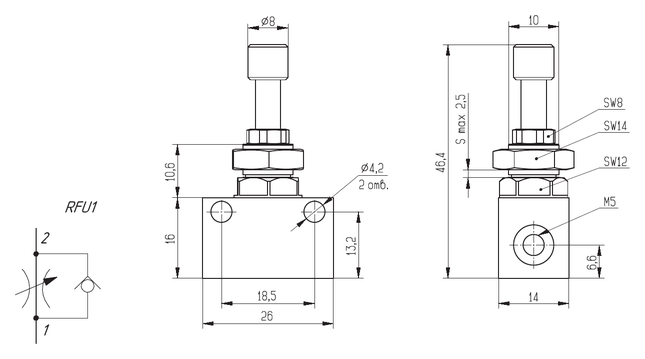

Габаритные размеры пневмодросселя RFUN M5

Габаритные размеры пневмодросселя Camozzi RFUN M5

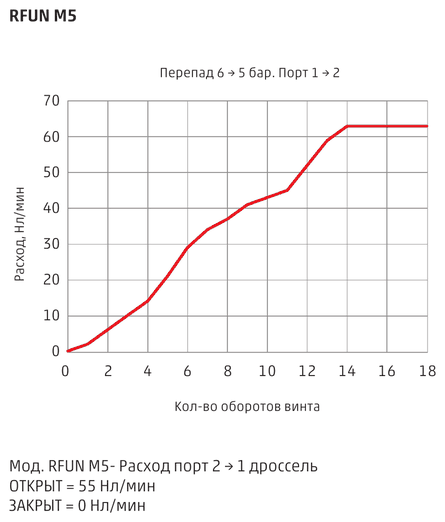

График зависимости расхода от оборотов винта дросселя Camozzi RFUN M5

График расхода пневмодросселя Camozzi RFUN M5

Монтаж пневмодросселя Камоции RFUN M5

RFUN регулирует расход сжатого воздуха от порта 1 к порту 2. Для управления скоростью цилиндра порт 1 соединяют с полостью цилиндра, порт 2 - с распределителем. Обратный поток проходит через обратный клапан.

Пневмодроссель можно закрепить через отверстия в корпусе, установить на панели, а при необходимости - на цилиндре или распределителе.

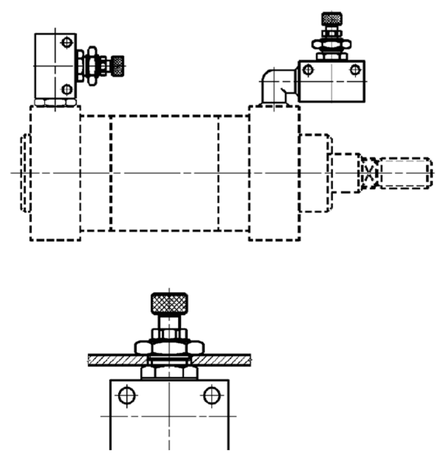

Пример монтажа пневмодросселей Camozzi RFUN и RFON
