RFUN 1/4

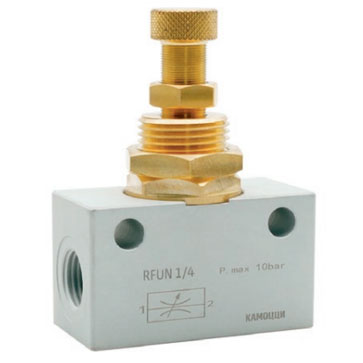

Пневмодроссель RFUN 1/4 с обратным клапаном

  • Регулировка: рукояткой
  • Установка: панельный монтаж, резьбовой порт
  • Присоединение: резьба G1/4″
  • Конструкция: игольчатого типа
  • Обратный клапан: присутствует, дросселируется поток на выхлопе
  • Установка: в любом положении
  • Рабочее давление: 0 ÷ 10 бар
  • Рабочая температура: -40°C ÷ +80°C
  • Материал: корпус - алюминий, рукоятка - латунь, уплотнения - NBR
  • Обновленный аналог модели: RFU 444-1/4
Цена без НДС:
961,34 руб
Актуальность: 08:00, 20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 447 шт.
Описание

Характеристики пневмодросселя Camozzi RFUN 1/4

Типпневмодроссель с обратным клапаном
Присоединениерезьба G1/4″
Обратный клапанприсутствует, дросселируется поток на выхлопе
Регулировкарукояткой
Конструкцияигольчатого типа
Креплениечерез отверстия в корпусе или на панели
Установкапанельный монтаж, резьбовой порт
Рабочее давление0 ÷ 10 бар
Рабочая температура-40°C ÷ +80°C
Материалыкорпус - алюминий, рукоятка - латунь, уплотнения - NBR
Рабочая средаочищенный воздух без необходимости маслораспыления по ISO 8573-1:2010 [7:4:4]
Требуемая фильтрацияцентробежный фильтр 25 мкм, класс воздуха ISO 8573-1:2010 [7:8:4]
Номинальный расходсм. график зависимости расхода от оборотов винта ниже
Обновленный аналог моделиRFU 444-1/4
Расход через обратный клапан, порт 2 -> 1дроссель открыт - 610 Нл/мин; дроссель закрыт - 540 Нл/мин
Гарантия1 год
Полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

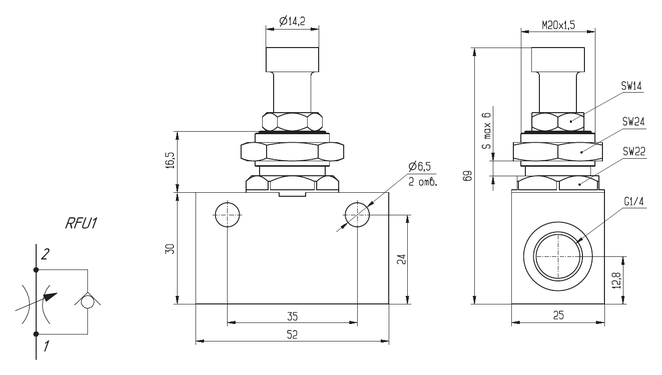

Габаритные размеры пневмодросселя RFUN 1/4

Габаритные размеры пневмодросселя Camozzi RFUN 1/4

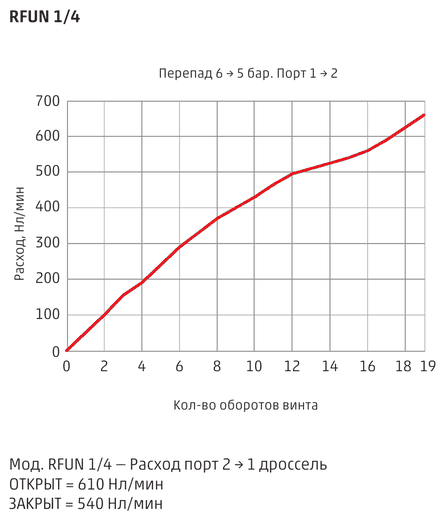

График зависимости расхода от оборотов винта дросселя Camozzi RFUN 1/4

График расхода пневмодросселя Camozzi RFUN 1/4

Монтаж пневмодросселя Камоции RFUN 1/4

RFUN регулирует расход сжатого воздуха от порта 1 к порту 2. Для управления скоростью цилиндра порт 1 соединяют с полостью цилиндра, порт 2 - с распределителем. Обратный поток проходит через обратный клапан.

Пневмодроссель можно закрепить через отверстия в корпусе, установить на панели, а при необходимости - на цилиндре или распределителе.

Пример монтажа пневмодросселей Camozzi RFUN и RFON
