CC-LEVER-600-2

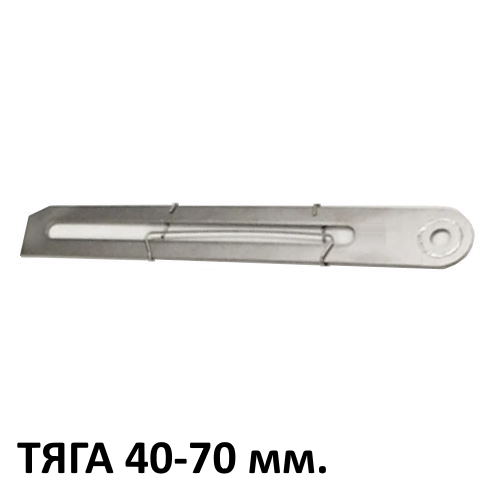

Тяга CC-LEVER-600-2 (40-70 мм.)

Модель: Отдельная тяга линейного позиционера СС600L с ходом 40 ÷ 70мм.

Ход рычага линейного типа: 40 ÷ 70 мм.

Рабочий диапазон температур: -60°С ÷ +120°С

Состав: тяга - 1шт.

Модификатор цены:

Цена без НДС:
1246,21 руб

Цена / кг:

Актуальность: 08:00, 09.07.2026
Склад: г. Москва (Зеленоград) В наличии: 15 шт.

Описание



Монтажная тяга CC-LEVER-600-2 для позиционеров линейного типа серии CC600L

Материал	нержавеющая сталь
Рабочая температура	-60°C ÷ +120°C
Назначение	тяга обратной связи позиционера с регулирующим клапаном
Ход рычага	40-70 мм.



Чертеж тяги обратной связи модели CC-LEVER-600-2



Монтаж тяги обратной связи модели CC-LEVER-600-2

Для соединения линейного позиционера с пневматическим приводом должен быть изготовлен соединительный кронштейн. При проектировании дополнительного кронштейна необходимо учитывать важные моменты: - значение середины хода (50%) цилиндра или управляемого клапана должно соответствовать горизонтальному положения рычага обратной связи модели CC-LEVER-600. - крайние положения хода цилиндра или управляемого клапана должны не выходить за возможные значения рычага обратной связи. К примеру, для рычага CC-LEVER-600-2 нижнее значение не менее 40, верхнее значение не более 70.
