122-701

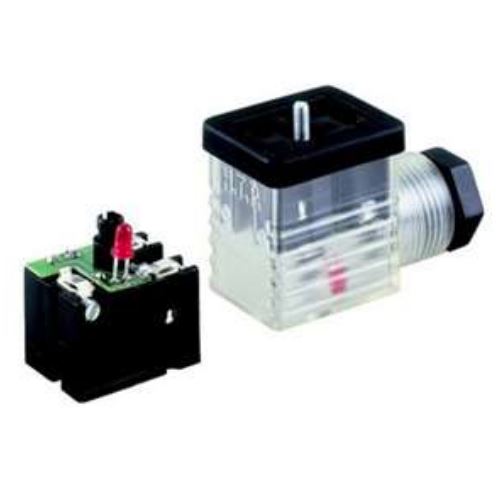

Разъем 122-701 для соленоидов 24V

Применение: для соленоидов типа A70, U70, G70, B70
Соединение: двухконтактное + заземление - DIN 43650 (версия B)
Напряжение: 24 VDC / AC
Коммутируемый ток: не более 10 A
Клемма для провода сечением: не более 1,5 мм2
Индикация срабатывания: присутствует, светодиод красного цвета
Схема защиты: присутствует, применение варистора
Взрывозащита: -
Степень защиты: IP65

Модификатор цены:

Цена без НДС:
76,79 руб

Цена / кг:

Актуальность: 08:00, 17.06.2026
Склад: г. Москва (Зеленоград) В наличии: 15533 шт.

Описание

Общие характеристики электрического разъема 122-701

Стандарт присоединения	DIN 43650 (версия B)
Рабочая температура	-55 °C ÷ 90 °C
Материал	корпус - полиамид PA66, уплотнение NBR
Электрические контакты	выполнены из бронзы, покрыты серебром
Рабочее напряжение	24V AC/DC: схема защиты функционирует как на постоянном, так и на переменном токе
Коммутируемый ток	не более 10А
Фиксация провода	винтовая
Огнестойкость	UL94-V2
Кабельный разъем	PG9, диаметр кабеля от 4 до 8 мм
Сечение провода	не более 1,5 мм²
Степень защиты	IP65
Индикатор	присутствует, красного цвета
Гарантия	1 год
Полное описание разъема	скачать полное описание
Ссылка на паспорт	скачать паспорт
Ссылка на сертификат	скачать сертификат



Габаритные размеры разъема Camozzi со встроенной защитой для соленоидов модель 122-701





Структура разъема 122-701





Размеры соединения разъема Камоцци 122-701 с соленоидами





Электрическая схема разъема 122-701
