QCB2A063A125

Цилиндр с направляющей QCB2A063A125

  • Диаметр: Ø 63 мм
  • Ход: 125 мм
  • Материалы: корпус из анодированного алюминия, шток из нержавеющей стали, платформа из оцинкованной стали, ось из нержавеющей стали, уплотнения полиуретан
  • Модификация: линейный шариковый подшипник
  • Рабочее давление: 1 ÷ 10 бар
  • Поршень: магнитный
  • Тип действия: двусторонний
  • Демпфирование: механическое
  • Рабочая температура: -20 °C ÷ +80 °C
Цена без НДС:
98439,5 руб
Актуальность: 08:00, 11.07.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 130 дней
Описание

Пневматический цилиндр с направляющими QCB2A063A125 Camozzi серии QC: компактный модуль линейного перемещения двустороннего действия с магнитным поршнем, диаметр поршня 63 мм, ход 125 мм. Встроенные направляющие с линейным шариковым подшипником качения обеспечивают низкое трение в опорах, минимальный зазор и плавность хода.

Характеристики цилиндра с направляющими QCB2A063A125

ДиаметрØ 63 мм
Ход125 мм
Материалыкорпус из анодированного алюминия, шток из нержавеющей стали, платформа из оцинкованной стали, ось из нержавеющей стали, уплотнения полиуретан
Модификациялинейный шариковый подшипник
Рабочее давление1 ÷ 10 бар
Поршеньмагнитный
Тип действиядвусторонний
Демпфированиемеханическое
Рабочая температура-20 °C ÷ +80 °C
Присоединениерезьба G1/4"
Диаметр направляющихØ 20 мм
Гарантия1 год
Полное описание цилиндров QCскачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

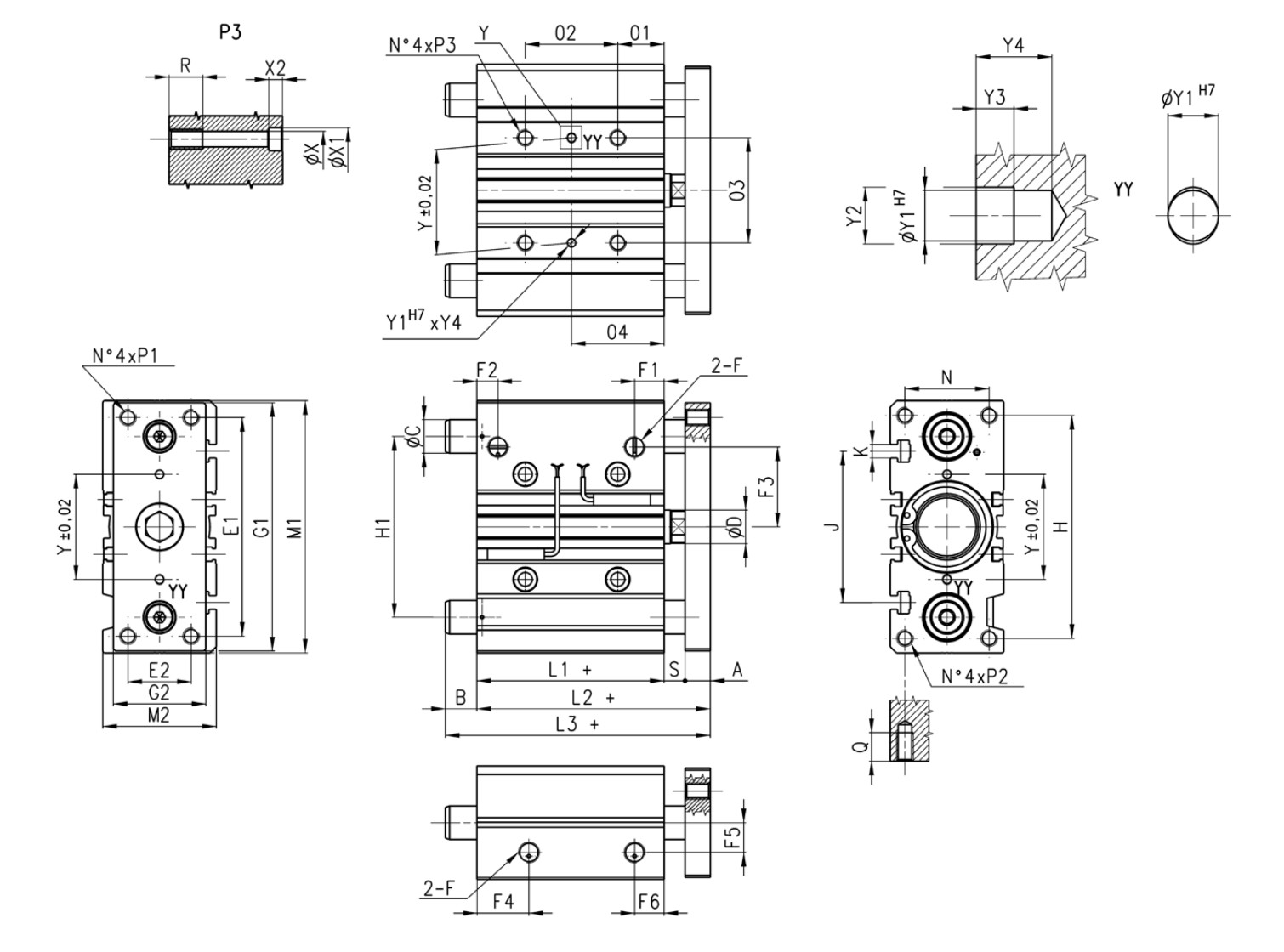

Габаритные размеры цилиндра QCB2A063A125 (Ø 63 мм)

Габаритные размеры цилиндра с направляющими QCB2A063A125

Мод.Ход, ммL1, ммL2, ммL3, ммB (вылет), мм02, мм04, мм
QCB2A063A0252574102143162838
QCB2A063A0505099127193165250
QCB2A063A07575124152243165250
QCB2A063A100100149177312355250
QCB2A063A1251251742023623512888
QCB2A063A1501501992274123512888
QCB2A063A1751752242524623512888
QCB2A063A2002002492775123512888

Цилиндры со встроенными направляющими серии QC выпускаются в двух вариантах: QCT с самосмазывающимся бронзовым подшипником скольжения для высоких нагрузок и QCB с линейным шариковым подшипником качения для плавного хода с минимальным люфтом. Диаметры от 16 до 80 мм, стандартные ходы 10 ÷ 200 мм (свыше 200 мм по запросу). Монтажные отверстия корпуса рассчитаны на самые распространённые способы крепления, магнитные датчики положения устанавливаются с обеих сторон корпуса. Серия применяется в станкостроении, робототехнике и мехатронике.
