VACL-160N

Присоска сильфонная (1,5 гофры) VACL-160N

Диаметр присоски: Ø 16 мм
Материал: NBR
Сила прижима гофры : 2,3 H
Сила отрыва: 6,7 H
Внутренний объем: 0,75 см³
Мин. радиус заготовки: 20 мм
Рекомендуемый диаметр трубки: Ø 4 мм
Рабочая температура: -10 °C ÷ 70 °C
Область применения: захват неплоских/хрупких изделий, деталей со сварными швами
Комплектация: присоска - 1 шт., ниппель - заказывается отдельно
Обновленная версия и аналог модели: VTCL-160N, VTCL-160N-1/8M, VTCL-160N-1/8F, VTCL-160N-M5M

Модификатор цены:

Цена без НДС:
232,57 руб

Цена / кг:

Актуальность: 08:00, 09.07.2026
Склад: г. Москва (Зеленоград) В наличии: 165 шт.

Описание

Особенности серии присосок VACL:

• Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями
• Большая сила захвата и оптимальное демпфирование при контакте с деталью
• Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
• Жесткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях
• Присоски могут компенсировать перепады высоты объектов

Применение серии присосок VACL:
Захват неплоских/хрупких деталей, например, панели кузовов автомобилей, трубы, электронные компоненты, литые детали, детали со сварными швами и т.д.

Общие характеристики присоски модели VACL-160N

Диаметр присоски	Ø 16 мм
Материал	NBR (нитрильный каучук) — универсальный, наиболее распространенный материал для вакуумных присосок общегоназначения. Используется на стандартный температурный диапазон. Хорошая устойчивость к маслам, бензину, смазочным материалам. Высокая износостойкость. Область применения: металлообработка, машиностроение, и т.д.
Сила прижима гофры	2,3 H
Сила отрыва	6,7 H
Внутренний объем	0,75 см3
Мин. радиус заготовки	20 мм
Рекомендуемый диаметр трубки	Ø 4 мм
Рабочая температура	-10 °C ÷ 70 °C (продолжительно); -30°C ÷ 120°C (кратковременно < 30 сек)
Область применения	захват неплоских/хрупких изделий, деталей со сварными швами
Комплектация	присоска - 1 шт., ниппель - заказывается отдельно
Обновленная версия и аналог модели	Присоска отдельно VTCL-160N замена на присоску VACL-160N, но возможны отличия в некоторых моделях ниппелей, рекомендуем замену присоски и ниппеля вместе. Присоска в сборе VTCL-160N-1/8M замена на две позиции - присоска VACL-160N + ниппель AS016-1/8M Присоска в сборе VTCL-160N-1/8F замена на две позиции - присоска VACL-160N + ниппель AS016-1/8F Присоска в сборе VTCF-160N-M5M замена на две позиции - присоска VACF-160N + ниппель AS016-M5M
Полное описание присоски	скачать полное описание присоски
Ссылка на паспорт	скачать паспорт
Таблица совместимости материалов	скачать таблицу совместимости материалов
Ссылка на сертификат	скачать сертификат

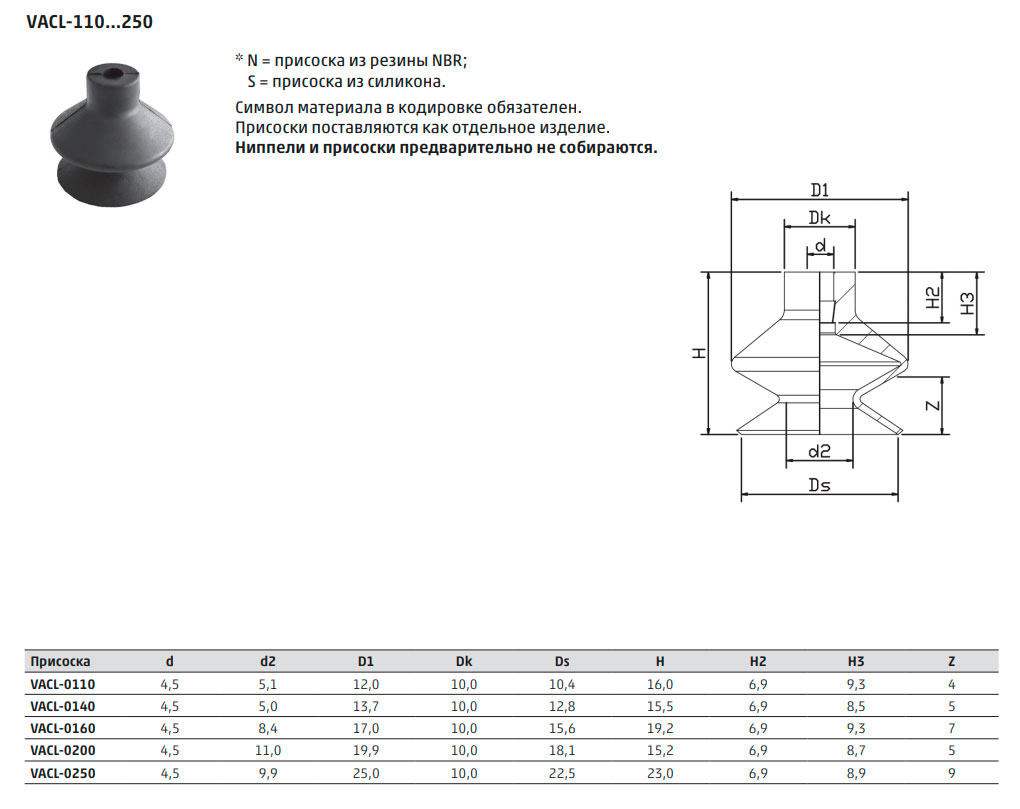

Габаритные размеры присоски модели VACL-160N

Чертеж ниппеля серии AS

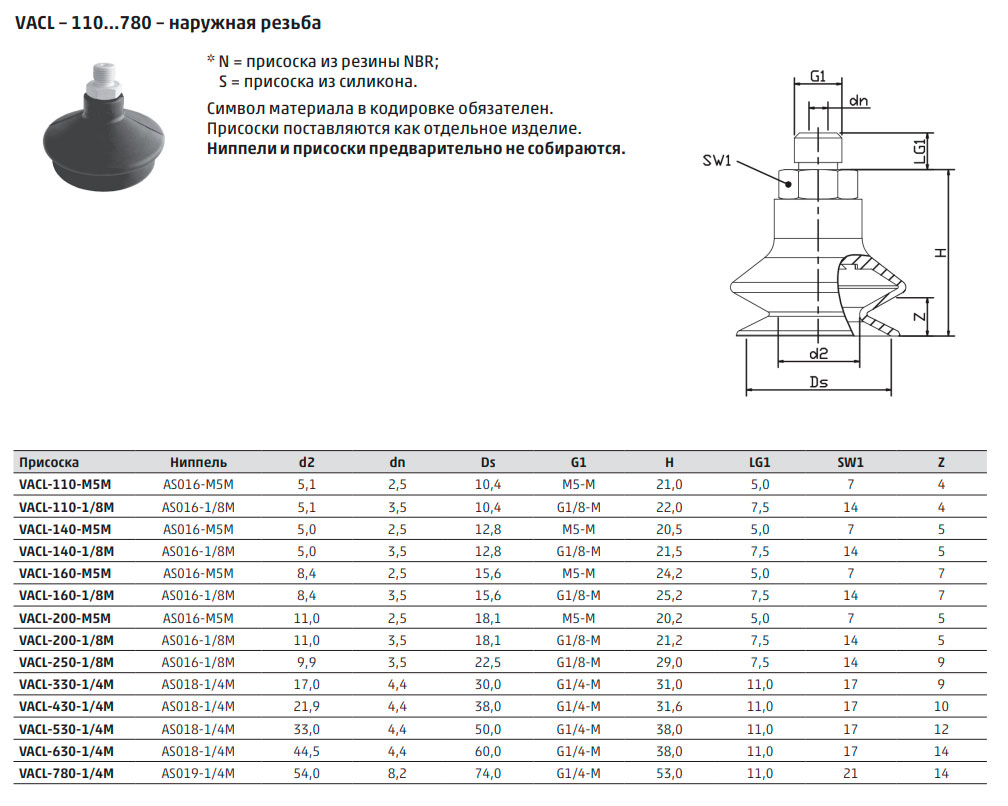

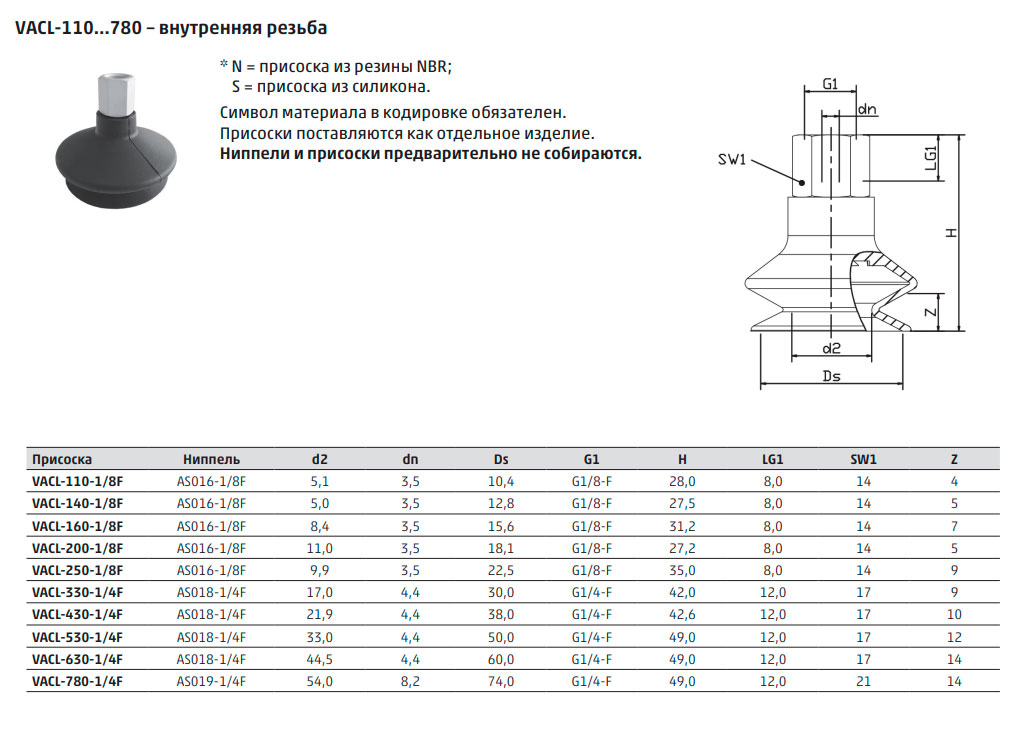

Чертеж присоски VACL-160N с ниппелем
