VTCN-070S-1/8F

Присоска сильфонная с ниппелем VTCN-070S-1/8F

  • Диаметр присоски: Ø 7 мм
  • Материал: силикон
  • Сила отрыва: 0,9 Н
  • Присоединение: внутренняя G1/8″
  • Комплектация: присоска и ниппель
  • Рабочая температура: -30°C ÷ +180°C (продолжительно); -50°C ÷ +220°C (кратковременно < 30 сек)
Цена без НДС:
1335,42 руб
Актуальность: 08:00, 21.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Описание

Характеристики присоски VTCN-070S-1/8F

Типсильфонные присоски (круглые, 2,5 гофры)
Диаметр присоскиØ 7 мм
Форма рабочей частикруглая, сильфонная (2,5 гофры)
Материалсиликон - работает при высоких и низких температурах, позволяет захватывать нагретые изделия; может оставлять след на изделии
Сила отрыва0,9 Н (теоретическое значение при вакууме -0,6 бар на сухой гладкой поверхности, без коэффициента запаса)
Сила прижима гофры0,1 Н
Внутренний объем0,043 см3
Минимальный радиус заготовки3 мм
Рекомендуемый диаметр трубки4 мм
Присоединениевнутренняя G1/8″
Размер под ключ (SW1)14 мм
Ниппель в комплектеNPV-R-1/8-F
Комплектацияприсоска и ниппель
Рабочая температура-30°C ÷ +180°C (продолжительно); -50°C ÷ +220°C (кратковременно < 30 сек)
Конструкцияниппели и присоски предварительно не собираются
Обслуживаниевозможна замена резиновой части
Область применениязахват неплоских и хрупких деталей, деталей со сварными швами; большой ход сильфона компенсирует перепады высоты объектов
Гарантия1 год
Полное описаниескачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Расшифровка артикула VTCN-070S-1/8F

ОбозначениеРасшифровка
VTсерия: вакуумная присоска
Cформа: круглая
Nверсия: сильфонная, 2,5 гофры
070диаметр: Ø 7 мм
Sматериал: силикон
1/8размер резьбы: G1/8
Fтип резьбы: внутренняя

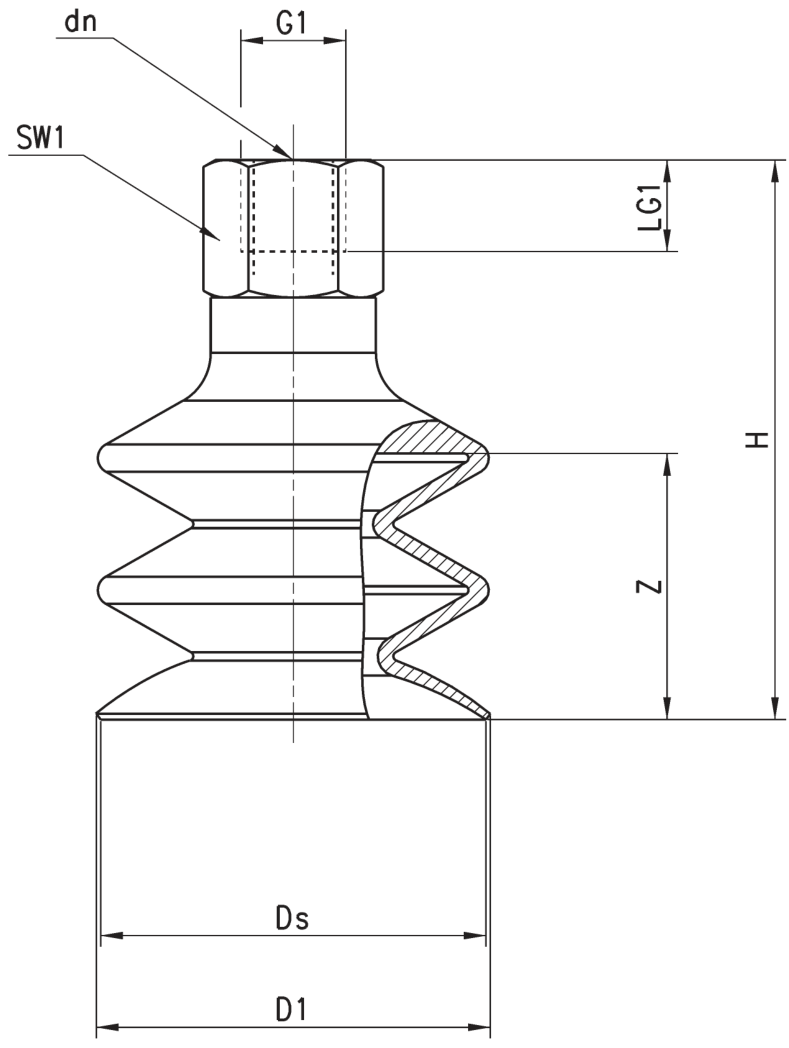

Габаритные размеры VTCN-070S-1/8F

Габаритные размеры присоски VTCN-070S-1/8F

D1, ммdn, ммDs, ммG1H, ммLG1, ммSW1, ммZ, мм
6,53,55,9G1/8 F268,5144

D1 - наружный диаметр присоски, Ds - диаметр рабочей кромки, dn - диаметр отверстия ниппеля, G1 - присоединительная резьба, H - общая высота в сборе, LG1 - высота ниппеля, SW1 - размер под ключ, Z - ход присоски.
