Вернуться к: Отсечной клапан. Серия OMAL-VIP

VDA10003

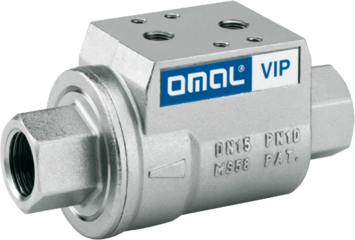

Отсечной клапан VDA10003 (2-ух. действ, G3/8'', NBR)

  • Функции клапана: 2/2, Двухстороннего действия
  • Управление: пневматическое
  • Резьба: G3/8″
  • Рабочее давление: -0,9 (вакуум) ÷ 10 бар
  • Материал корпуса: Латунь
  • Материал уплотнения: NBR
  • Температура среды: -20°C ÷ +80°C
Цена без НДС:
18776,54 руб
Актуальность: 08:00, 21.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 130 дней

Дополнительно потребуются:

  • Ремкомплект KGVN0103 (NBR, G3/8")
    ph_vip-kgvn
    KGVN0103
  • Распределитель NA54N-15-02
    ch_NA54N-15-02
    NA54N-15-02
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Характеристика отсечного клапана OMAL модели VDA10003

Конструкцияклапан и пневмопривод объединены в один корпус
Действие2/2 (двухстороннего действия)
Материалыкорпус - латунь
уплотнение - NBR (для воздуха, газов, воды, масла и т.д.)
Рабочее давлениедо 10 бар
Управляющее давление3-8 бар для клапана двухстороннего действия
Пневматический портстандарт NAMUR, резьба G1/8″
Ссылка на сертификатскачать сертификат

Габаритные размеры отсечного клапана модели VDA10003

Габаритные размеры запорных клапанов серии OMAL-VIP

КодировкаПрисоединениеA (мм)ØB (мм)С (мм)ch. D (мм)E (мм)
VDA10003G3/8″5446982231
VDA10004G1/2″6051,71122734
VDA10005G3/4″7063,51353339
VDA10006G1″76691434142
VDA10007G1″1/492861655049
VDA10008G1″1/2102961806054
VDA10009G2″1151092077560
VIP_OMAL VIP_OMAL
Резьба клапана-6 G3/8'' Резьба клапана
Схема работы-4 2/2 Двухстороннего действия Схема работы
Материал уплотнения-4 NBR Материал уплотнения
