Вернуться к: Отсечной клапан. Серия OMAL-VIP

VNC20003

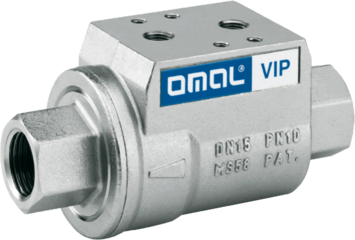

Отсечной клапан VNC20003 (Н.З, G3/8'', VITON)

  • Функции клапана: 2/2, Нормально Закрытый
  • Управление: пневматическое с пружинным возвратом
  • Резьба: G3/8″
  • Рабочее давление: -0,9 (вакуум) ÷ 10 бар
  • Материал корпуса: Латунь
  • Материал уплотнения: VITON
  • Температура среды: -20°C ÷ +150°C
Цена без НДС:
20571,26 руб
Актуальность: 08:00, 20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 130 дней

Дополнительно потребуются:

  • Ремкомплект KGVV0103 (VITON, G3/8")
    ph_vip-kgvn
    KGVV0103
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Распределитель A331-1C2
    nc_A331-1C2
    A331-1C2
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание

Характеристика отсечного клапана OMAL модели VNC20003

Конструкцияклапан и пневмопривод объединены в один корпус
Действие2/2 (нормально закрытый)
Материалыкорпус - латунь
уплотнение - FKM - VITON (рабочая температура: -20°C ÷ +150°C для большинства жидкостей, не подходит для пара)
Рабочее давлениедо 10 бар
Управляющее давление3-8 бар для клапана двухстороннего действия
Пневматический портстандарт NAMUR, резьба G1/8″
Ссылка на сертификатскачать сертификат

Габаритные размеры отсечного клапана модели VNC20003

Габаритные размеры запорных клапанов серии OMAL-VIP

КодировкаПрисоединениеA (мм)ØB (мм)С (мм)ch. D (мм)E (мм)
VNC20003G3/8″5446982231
VNC20004G1/2″6051,71122734
VNC20005G3/4″7063,51353339
VNC20006G1″76691434142
VNC20007G1″1/492861655049
VNC20008G1″1/2102961806054
VNC20009G2″1151092077560
