VNC20009

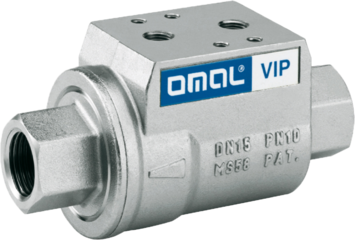

Отсечной клапан VNC20009 (Н.З, G2'', VITON)


    Функции клапана: 2/2, Нормально Закрытый
    Управление: пневматическое с пружинным возвратом
    Резьба: G2''
    Рабочее давление: -0,9 (вакуум) ÷ 10 бар
    Материал корпуса: Латунь
    Материал уплотнения: VITON
    Температура среды: -20°С ÷ +150°С
Цена без НДС:
71986,2 руб
Актуальность: 08:00, 10.07.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 130 дней

Дополнительно потребуются:

  • Ремкомплект KGVV0109 (VITON, G2")
    ph_vip-kgvn
    KGVV0109
  • Распределитель NA34N-15-02
    ch_NA34N-15-02
    NA34N-15-02
  • Распределитель A331-1C2
    nc_A331-1C2
    A331-1C2
  • Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
    ph_s6510
    S6510 6-1/8
Описание



Характеристика отсечного клапана OMAL модели VNC20009




Конструкция

клапан и пневмопривод объединены в один корпус

Действие

2/2 (нормально закрытый)

Материалы

корпус – латунь
уплотнение – FKM - VITON (рабочая температура: -20°C ÷ +150°C для большинства жидкостей, не подходит для пара)

Рабочее давление

- 0.9 (вакуум) - 10 бар

Управляющее давление

3-8 бар для клапана двухстороннего действия

Пневматический порт

стандарт NAMUR, резьба G1/8"



Габаритные размеры отсечного клапана модели VNC20009
Габаритные размеры запорных клапанов серии OMAL-VIP



КодировкаПрисоединениеA (мм.)ØB (мм.)С (мм.)ch. D (мм.)E (мм.)
VNC20003G3/8"5446982231
VNC20004G1/2"6051,71122734
VNC20005G3/4"7063,51353339
VNC20006G1"76691434142
VNC20007G1"1/492861655049
VNC20008G1"1/2102961806054
VNC20009G2"1151092077560
VIP_OMAL VIP_OMAL
Резьба клапана-6 G2'' Резьба клапана
Схема работы-4 2/2 Нормально закрытый Схема работы
Материал уплотнения-4 FKM (VITON) Материал уплотнения
