VNC30007

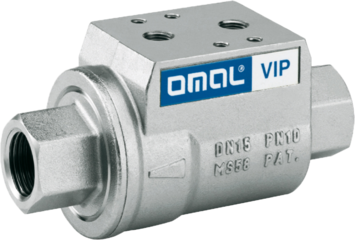

Отсечной клапан VNC30007 (Н.З, G1''1/4, EPDM)
- Функции клапана: 2/2, Нормально Закрытый
- Управление: пневматическое с пружинным возвратом
- Резьба: G1″1/4
- Рабочее давление: -0,9 (вакуум) ÷ 10 бар
- Материал корпуса: Латунь
- Материал уплотнения: EPDM
- Температура среды: -20°C ÷ +150°C
Модификатор цены:
Цена без НДС:
44718,76 руб
44718,76 руб
Цена / кг:
Актуальность: 08:00,
21.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 130 дней
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Дополнительно потребуются:
- Ремкомплект KGVE0107 (EPDM, G1"1/4)
KGVE0107 - Распределитель NA34N-15-02
NA34N-15-02 - Распределитель A331-1C2
A331-1C2 - Прямой фитинг S6510 6-1/8 (∅6мм., G1/8")
S6510 6-1/8
Описание
Характеристика отсечного клапана OMAL модели VNC30007
| Конструкция | клапан и пневмопривод объединены в один корпус |
|---|---|
| Действие | 2/2 (нормально закрытый) |
| Материалы | корпус - латунь уплотнение - EPDM (рабочая температура: -20°C ÷ +150°C для горячей воды и пара) |
| Рабочее давление | -0.9 (вакуум) - 10 бар |
| Управляющее давление | 3-8 бар для клапана двухстороннего действия |
| Пневматический порт | стандарт NAMUR, резьба G1/8″ |
| Ссылка на сертификат | скачать сертификат |
Габаритные размеры отсечного клапана модели VNC30007
| Кодировка | Присоединение | A (мм) | ØB (мм) | С (мм) | ch. D (мм) | E (мм) |
|---|---|---|---|---|---|---|
| VNC30003 | G3/8″ | 54 | 46 | 98 | 22 | 31 |
| VNC30004 | G1/2″ | 60 | 51,7 | 112 | 27 | 34 |
| VNC30005 | G3/4″ | 70 | 63,5 | 135 | 33 | 39 |
| VNC30006 | G1″ | 76 | 69 | 143 | 41 | 42 |
| VNC30007 | G1″1/4 | 92 | 86 | 165 | 50 | 49 |
| VNC30008 | G1″1/2 | 102 | 96 | 180 | 60 | 54 |
| VNC30009 | G2″ | 115 | 109 | 207 | 75 | 60 |
VIP_OMAL
VIP_OMAL
Резьба клапана-6
G1''1/4
Резьба клапана
Схема работы-4
2/2 Нормально закрытый
Схема работы
Материал уплотнения-4
EPDM
Материал уплотнения
