AAN31-1C2

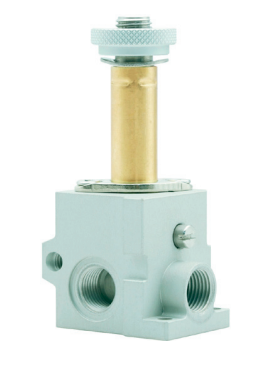

Распределитель AAN31-1C2

  • Тип распределителя: прямого действия, клапанного типа
  • Схема: 3/2 Н.З. с пружинным возвратом
  • Присоединение: порт 1 - G1/8; порт 2 - G1/8; порт 3 - M5
  • Условный проход: 1,5 мм
  • Расход при перепаде 6 → 5 бар: 60 Нл/мин
  • Рабочее давление: -0,9 ÷ 10 бар
  • Рабочая температура: -40°C ÷ +80°C
  • Ручное дублирование: поворотное под шлиц
Цена без НДС:
1325,34 руб
Актуальность: 08:00, 04.11.2026
Склад: г. Москва (Зеленоград) В наличии: 1379 шт.
Ожидается 800 шт 14.01.2027

Дополнительно потребуются:

  • Соленоид 24VDC A77
    a773
    A77
  • Соленоид 220VAC A7E
    a7e
    A7E
  • Разъем для соленоида 122-800
    122-8004
    122-800
  • Ремкомплект KWSAN32NC для клапанов AN33*/3N38*/3N58*/358-V
    KWSAN32NC
    KWSAN32NC
Описание

Характеристики распределителя Камоцци AAN31-1C2

Тип распределителяпрямого действия, клапанного типа
Схема3/2 Н.З. с пружинным возвратом
Присоединениепорт 1 - G1/8; порт 2 - G1/8; порт 3 - M5
Условный проход1,5 мм
Расход при перепаде 6 → 5 бар60 Нл/мин
Рабочее давление-0,9 ÷ 10 бар
Рабочая температура-40°C ÷ +80°C
Ручное дублированиеповоротное под шлиц
Исполнениебатарейный монтаж
Материал внешних элементовалюминий, никелированная латунь
Материал внутренних элементовнержавеющая сталь
УплотненияHNBR
Рабочая средаочищенный воздух без необходимости маслораспыления, ISO 8573-1:2010 [7:4:4]
Подготовка воздухацентробежный фильтр 25 мкм, класс очистки ISO 8573-1:2010 [7:8:4]
Положение при установкелюбое
Совместимые соленоидыA7, G7, U7
Комплект поставкираспределитель, гайка и шайба крепления соленоида, винт и уплотнение для батарейной стыковки
Гарантия1 год
Совместимые фитингимодели R6512 *-*-M или серия R7000
Полное описание сериискачать полное описание
Ссылка на паспортскачать паспорт
Ссылка на сертификатскачать сертификат

Расшифровка артикула AAN31-1C2

ОбозначениеРасшифровка
AANодин распределитель для батарейной сборки
3три линии
1нормально закрытый
1порты 1 и 2 - G1/8, порт 3 - M5
Cусловный проход 1,5 мм
2алюминиевый корпус

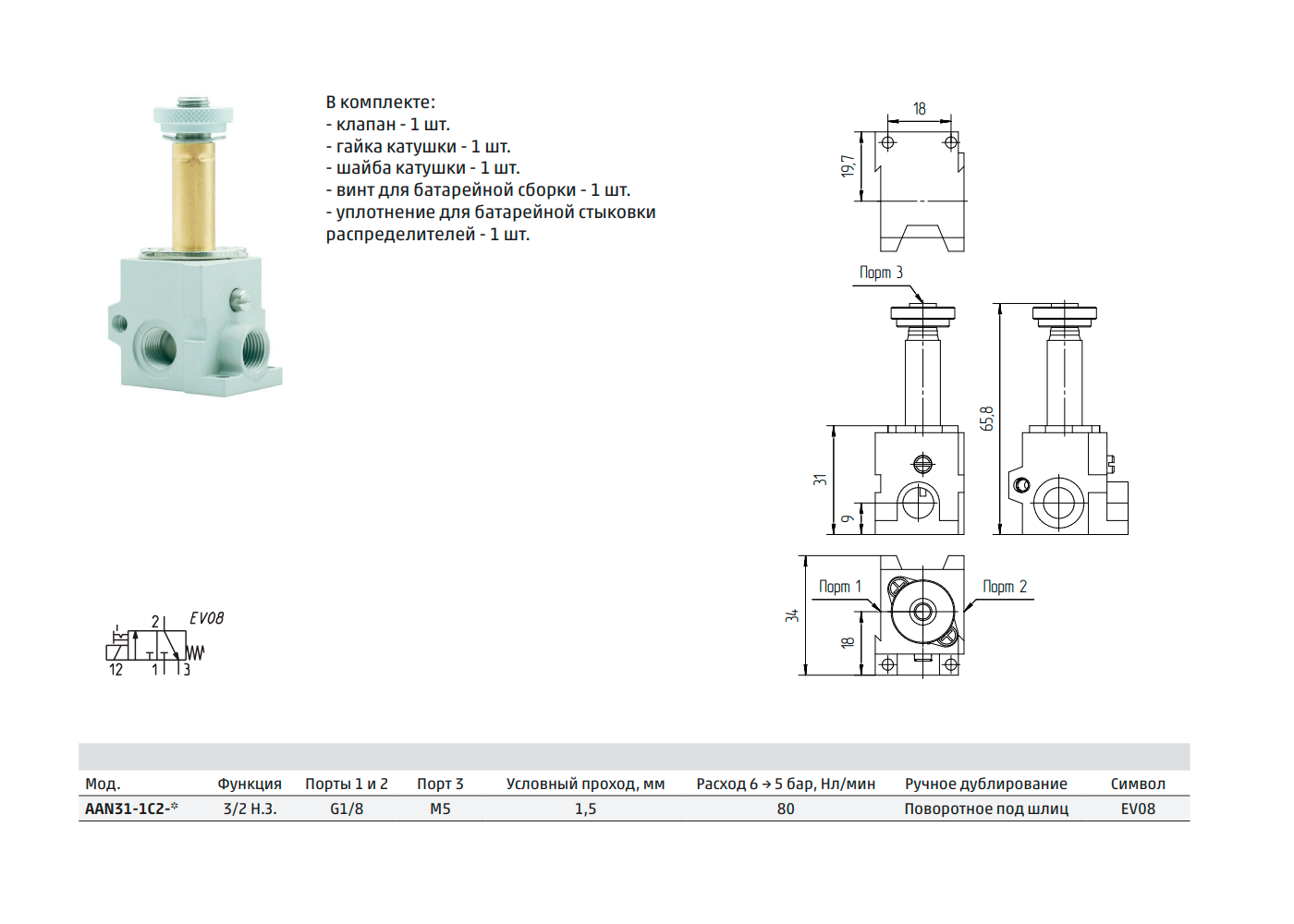

Габаритные размеры распределителя Camozzi AAN31-1C2

Габаритные размеры AAN31-1C2

Высота без соленоида65,8 мм
Ширина корпуса25,3 мм
Глубина корпуса34 мм
Креплениедва отверстия Ø 3,2 мм
Межосевое расстояние крепления18 мм
Присоединение портовпорт 1 - G1/8; порт 2 - G1/8; порт 3 - M5
