QLSN1A012A005

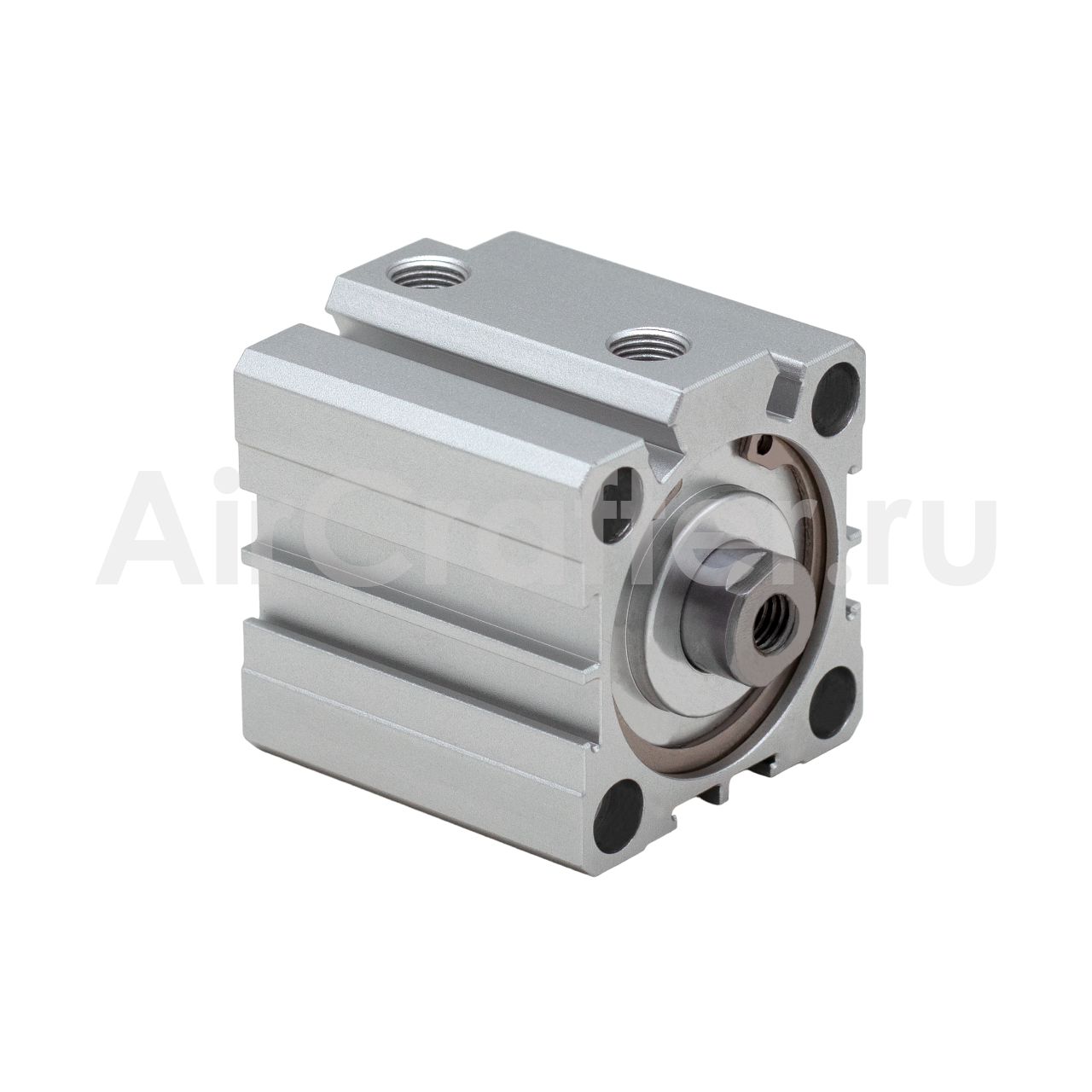

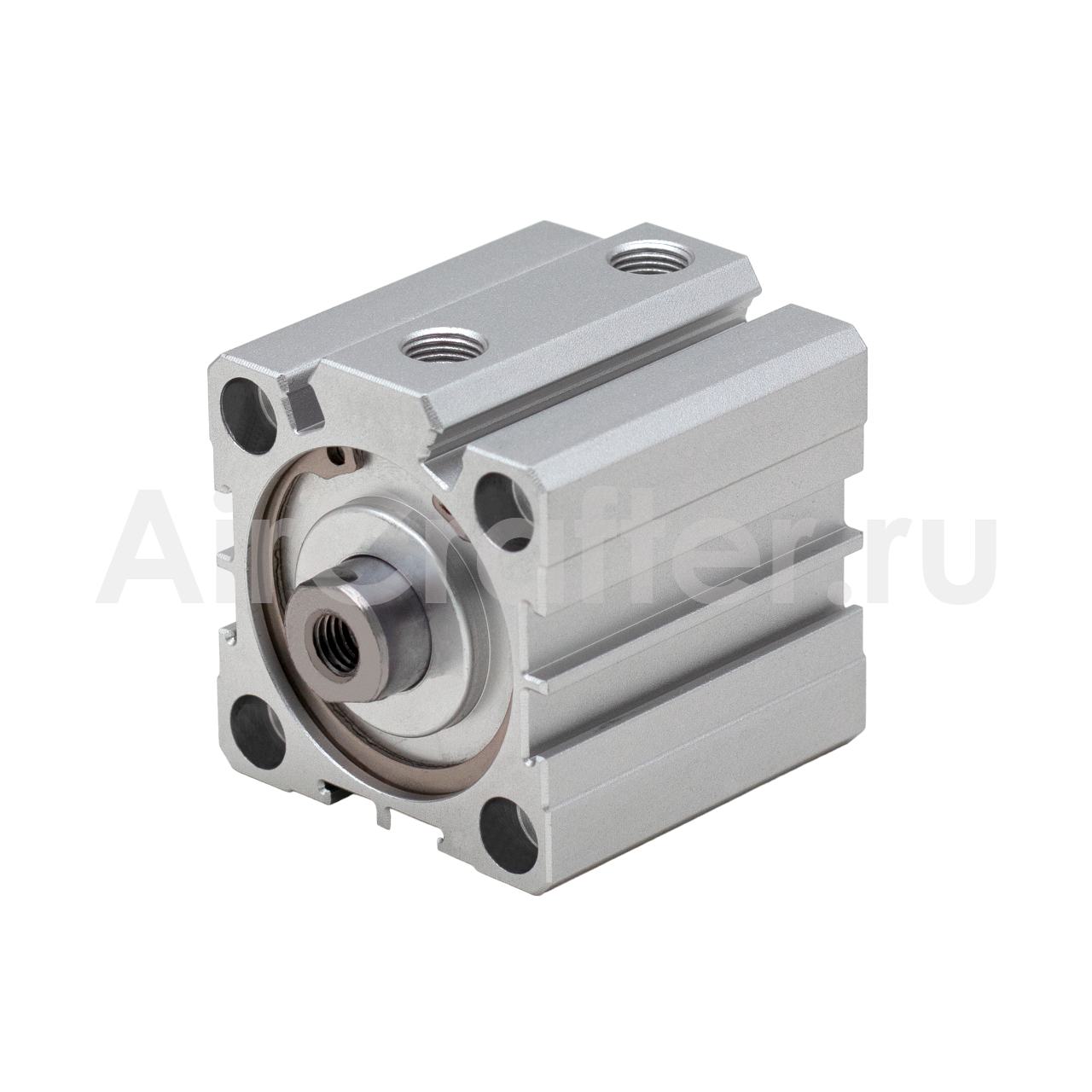

Пневмоцилиндр. QLSN1A012A005
- Диаметр поршня: Ø 12 мм
- Ход штока: 5 мм
- Тип действия: одностороннее (передняя возвратная пружина)
- Демпфирование: упругие элементы демпфирования
- Поршень: немагнитный
- Материалы: гильза - анодированный алюминий; шток - хромированная сталь; уплотнения - NBR
- Крепление: резьбовые отверстия в корпусе цилиндра
- Рабочее давление: 2 ÷ 10 бар
- Рабочая температура: -20 °C ÷ 70 °C
- Присоединение (резьба подвода воздуха): M5
Модификатор цены:
Цена без НДС:
1768,66 руб
1768,66 руб
Цена / кг:
Актуальность: 08:00,
19.09.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Под заказ, 64 дня
Склад: г. Москва (Зеленоград) В наличии: 0 шт.
Дополнительно потребуются:
- Лапы. Модель B-QLS-12
B-QLS-12 - Фланец. Модель D-E-QLS-12
D-E-QLS-12 - Задняя цапфа охватывающая. Модель C-QLS-12
C-QLS-12
Описание
Характеристики пневматического цилиндра QLSN1A012A005
| Диаметр поршня | Ø 12 мм |
|---|---|
| Ход штока | 5 мм |
| Тип действия | одностороннее (передняя возвратная пружина) |
| Демпфирование | упругие элементы демпфирования |
| Поршень | немагнитный |
| Материалы | гильза - анодированный алюминий; шток - хромированная сталь; уплотнения - NBR |
| Крепление | резьбовые отверстия в корпусе цилиндра |
| Рабочее давление | 2 ÷ 10 бар |
| Рабочая температура | -20 °C ÷ 70 °C |
| Присоединение (резьба подвода воздуха) | M5 |
| Тип конструкции | компактный профиль |
| Рабочая среда | очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4] |
| Высокотемпературное исполнение (W) | уплотнения FKM, до +150°C |
| Гарантия | 1 год |
| Полное описание | скачать полное описание |
| Ссылка на паспорт | скачать паспорт |
| Ссылка на сертификат | скачать сертификат |
Расшифровка артикула QLSN1A012A005
| Обозначение | Расшифровка |
|---|---|
| QLS | серия |
| N | версия: немагнитный |
| 1 | действие: одностороннее (передняя возвратная пружина) |
| A | материалы: стандарт |
| 012 | диаметр: Ø12 мм |
| A | конструкция: стандартная |
| 005 | ход: 5 мм |

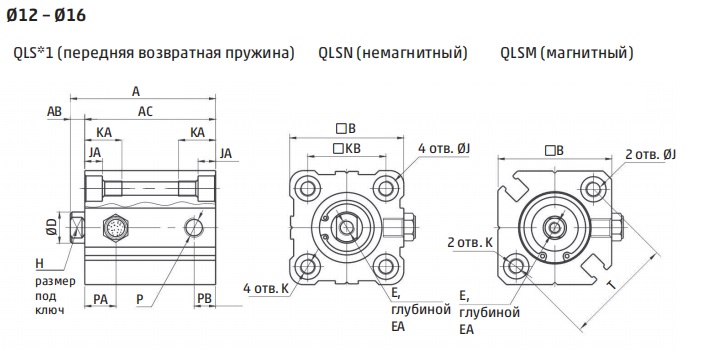

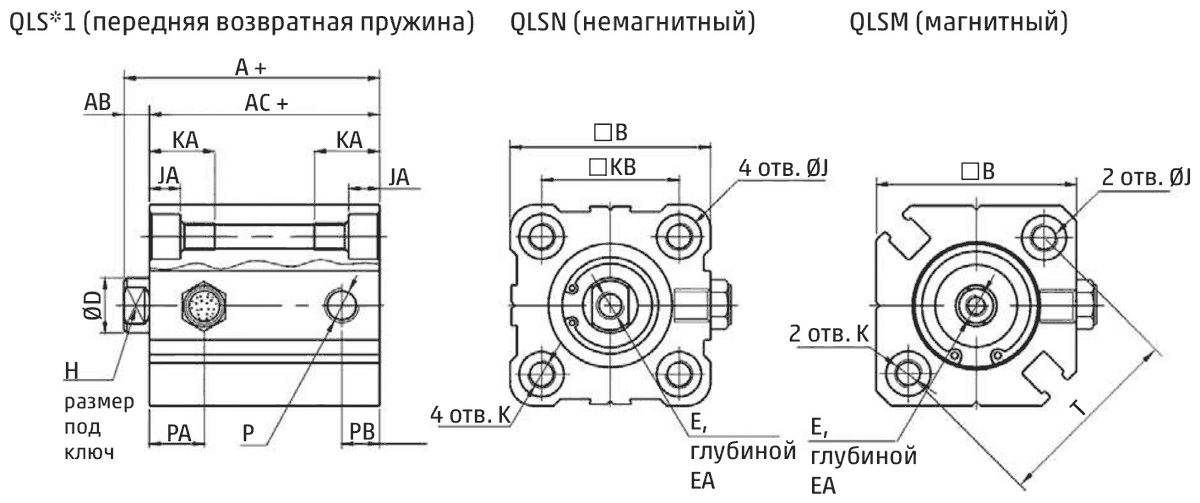

Габаритные размеры QLSN1A012A005
| Ø | A | AC | PA | PB | B | AB | D | E |
|---|---|---|---|---|---|---|---|---|
| 12 | 30,5 | 27 | 7,5 | 5 | 25 | 3,5 | 6 | M3x0,5 |
| EA | H | J | JA | K | KA | KB | P | T |
|---|---|---|---|---|---|---|---|---|
| 6 | 5 | 6 | 3,5 | M4x0,7; Ø3,4 | 11 | 15,5 | M5x0,8 | 22 |
