QR07S

Поворотный цилиндр. QR07S

Размер модели: 7
Угол поворота: 0° ÷ 190°
Материалы: профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Рабочее давление: 1 ÷ 7 бар
Поршень: магнитный
Тип действия: двустороннее
Демпфирование: пневматическое
Тип амортизации: амортизаторы
Конструкция: рейка-шестерня
Рабочая температура: 0 °C ÷ 70 °C

Модификатор цены:

Цена без НДС:
14677,57 руб

Цена / COM_VIRTUEMART_UNIT_SYMBOL_:

Актуальность: 08:00, 09.07.2026
Склад: г. Москва (Зеленоград) В наличии: 0 шт.

Описание

Технические характеристики поворотного цилиндра QR07S

Конструкция	рейка-шестерня
Тип действия	двустороннего действия
Материалы	профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Крепление	с помощью винтов в центре
Размер модели	7
Углы поворота	0° ÷ 190°
Минимальный угол поворота (с амортизатором)	-
Повторяемость	< 0,2°
Подшипники	шариковый подшипник
Рабочее давление	1 ÷ 7 бар
Рабочая температура	0 °C ÷ 70 °C
Рабочая среда	очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
Гарантия	1 год
Ссылка на полное описание	скачать полное описание
Ссылка на паспорт	скачать паспорт
Ссылка на сертификат	скачать сертификат

Габаритные размеры поворотного пневмоцилиндра Камоцци модели QR07S

Мод.	A	B	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
07	18,3	23	45	41	34,5	3	M4x0,7	30	3	-	7	М5х0,8	6	18,4	-	20	39	М4х0,7	40	-	-	-	М5x0,8	79

Мод.	AA	AB	AC	AF	AH	AI	AJ	AK	AM	AN	AO	AP	AQ	AR
07	42,7	12,2	-	6,3	3	-	-	-	-	29	М4х0,7	32,5	7,5	4,5

Максимально допустимая кинетическая энергия и время поворота

Геометрические допуски поворотного стола

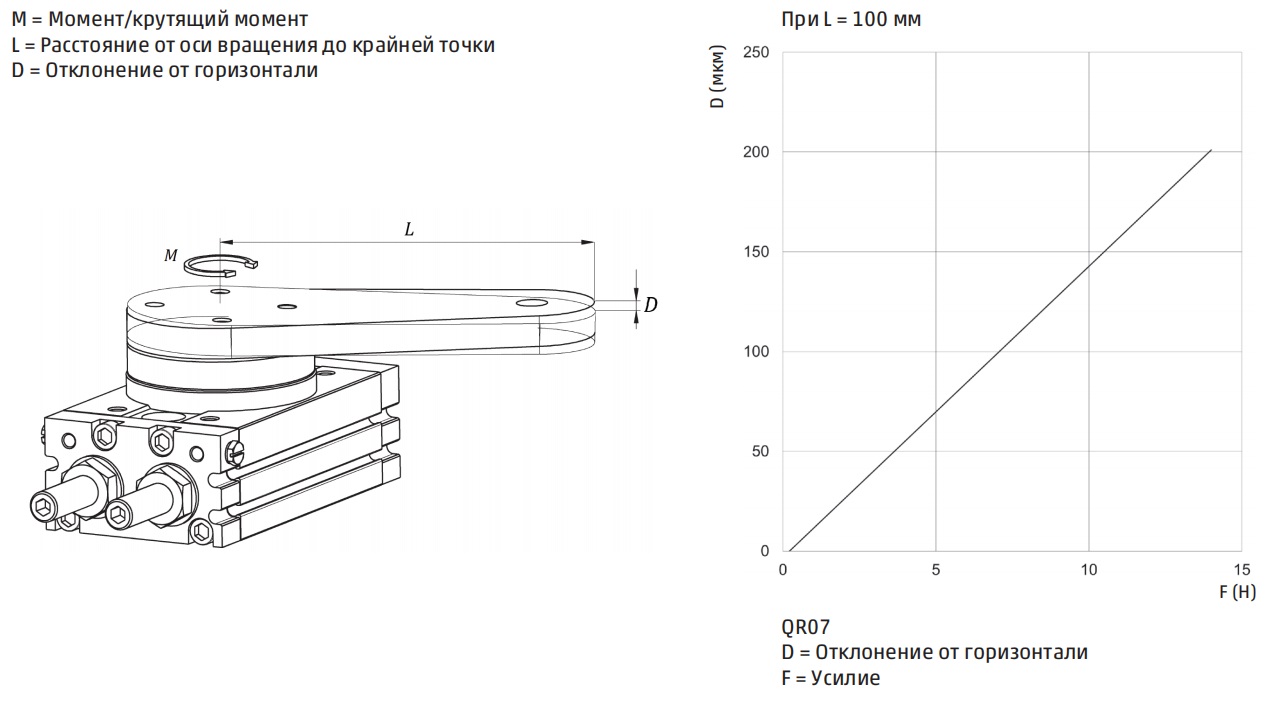

Отклонение плоскости стола от горизонтального положения

Выходной крутящий момент и допустимые нагрузки
