QR20A
Поворотный цилиндр. QR20A
- Размер модели: 20
- Угол поворота: 0° ÷ 190°
- Материалы: профиль, концевые блоки и поворотный фланец - алюминий; рейка, шестерня - сталь; уплотнение по корпусу - PTFE; уплотнения - NBR
- Рабочее давление: 1 ÷ 10 бар
- Поршень: магнитный
- Тип действия: двустороннее
- Демпфирование: пневматическое
- Тип амортизации: механическая остановка
- Конструкция: рейка-шестерня
- Рабочая температура: 0°C ÷ +70°C
Модификатор цены:
Цена без НДС:
17689 руб
17689 руб
Цена / COM_VIRTUEMART_UNIT_SYMBOL_:
Актуальность: 08:00,
20.09.2026
Склад: г. Москва (Зеленоград) В наличии: 1 шт.
Склад: г. Москва (Зеленоград) В наличии: 1 шт.
Описание
Технические характеристики поворотного цилиндра QR20A
| Конструкция | рейка-шестерня |
|---|---|
| Тип действия | двустороннего действия |
| Материалы | профиль, концевые блоки и поворотный фланец - алюминий; рейка, шестерня - сталь; уплотнение по корпусу - PTFE; уплотнения - NBR |
| Крепление | с помощью винтов в центре |
| Размер модели | 20 |
| Углы поворота | 0° ÷ 190° |
| Минимальный угол поворота (с амортизатором) | - |
| Повторяемость | < 0,2° |
| Подшипники | шариковый подшипник |
| Рабочее давление | 1 ÷ 10 бар |
| Рабочая температура | 0°C ÷ +70°C |
| Рабочая среда | очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
| Гарантия | 1 год |
| Полное описание | скачать полное описание |
| Ссылка на паспорт | скачать паспорт |
| Ссылка на сертификат | скачать сертификат |
Габаритные размеры поворотного пневмоцилиндра Камоцци модели QR20A
| A | B | C | D | E | F | G | H | I | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17,3 | 34 | 60 | 50 | 47 | 3 | M5x0,8 | 27 | 4 | 9,5 | 15 | M8x1,25 | 5 |
| P | Q | R | S | T | U | V | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 5 | 20 | 45 | M8x1 | 46 | 34,5 | 28 | 3,5 | M8x1,25 | 92 |
| AA | AB | AC | AF | AH | AI | AJ | AK | AM | AN | AO | AP | AQ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 55,4 | 15,5 | 28 | 8 | 4,5 | 30,9 | 12 | M5x0,8 | 19 | 32 | M5x0,8 | 27 | 11 |
| AR |
|---|
| 6,5 |
Максимально допустимая кинетическая энергия и время поворота
Геометрические допуски поворотного стола

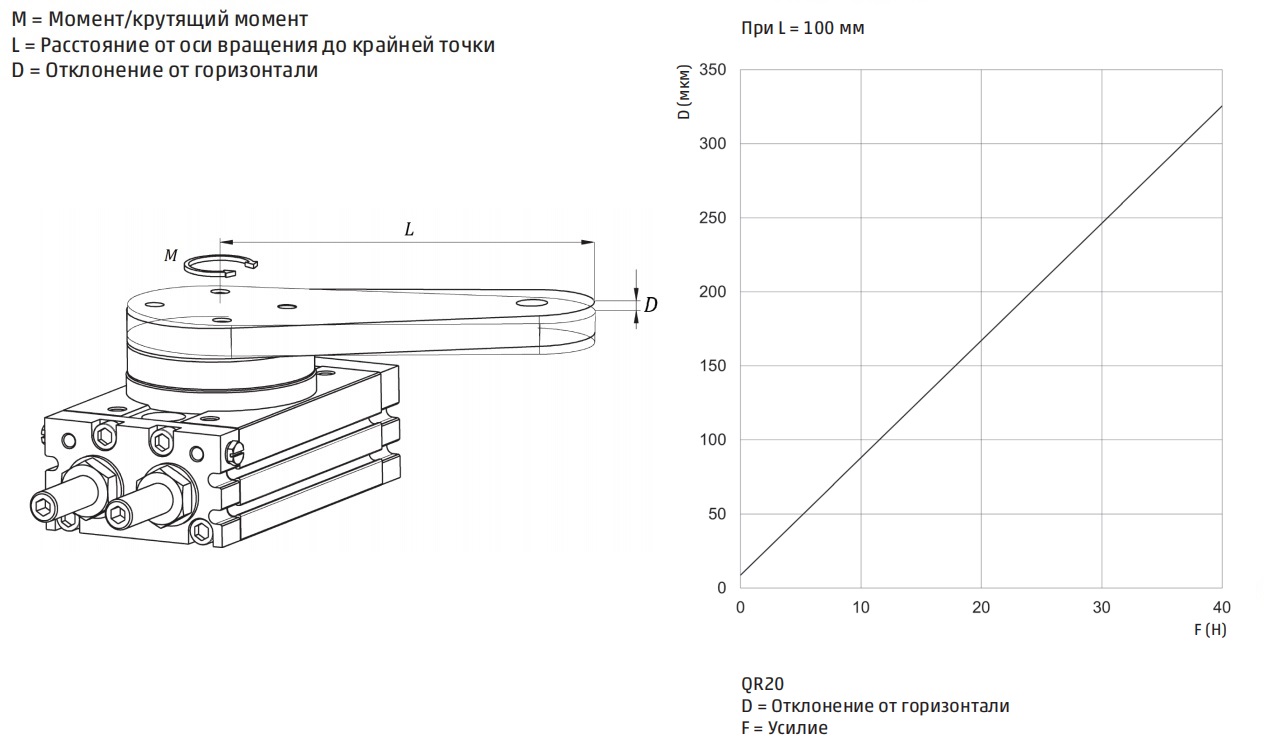

Отклонение плоскости стола от горизонтального положения
Выходной крутящий момент и допустимые нагрузки
