QR30A

Поворотный цилиндр. QR30A

Размер модели: 30
Угол поворота: 0° ÷ 190°
Материалы: профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Рабочее давление: 1 ÷ 10 бар
Поршень: магнитный
Тип действия: двустороннее
Демпфирование: пневматическое
Тип амортизации: механическая остановка
Конструкция: рейка-шестерня
Рабочая температура: 0 °C ÷ 70 °C

Модификатор цены:

Цена без НДС:
18743,58 руб

Цена / COM_VIRTUEMART_UNIT_SYMBOL_:

Актуальность: 08:00, 09.07.2026
Склад: г. Москва (Зеленоград) В наличии: 2 шт.

Описание

Технические характеристики поворотного цилиндра QR30A

Конструкция	рейка-шестерня
Тип действия	двустороннего действия
Материалы	профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Крепление	с помощью винтов в центре
Размер модели	30
Углы поворота	0° ÷ 190°
Минимальный угол поворота (с амортизатором)	-
Повторяемость	< 0,2°
Подшипники	шариковый подшипник
Рабочее давление	1 ÷ 10 бар
Рабочая температура	0 °C ÷ 70 °C
Рабочая среда	очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
Гарантия	1 год
Ссылка на полное описание	скачать полное описание
Ссылка на паспорт	скачать паспорт
Ссылка на сертификат	скачать сертификат

Габаритные размеры поворотного пневмоцилиндра Камоцци модели QR30A

Мод.	A	B	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
10	17,3	34	60	50	47	3	M5x0,8	27	4	9,5	15	М8х1,25	5	20	5	20	45	М8х1	46	34,5	28	3,5	М8x1,25	92

Мод.	AA	AB	AC	AF	AH	AI	AJ	AK	AM	AN	AO	AP	AQ	AR
30	75	18,5	32	10	5	34,8	15	G1/8	28	48	М6х1	39	14	8,5

Максимально допустимая кинетическая энергия и время поворота

Геометрические допуски поворотного стола

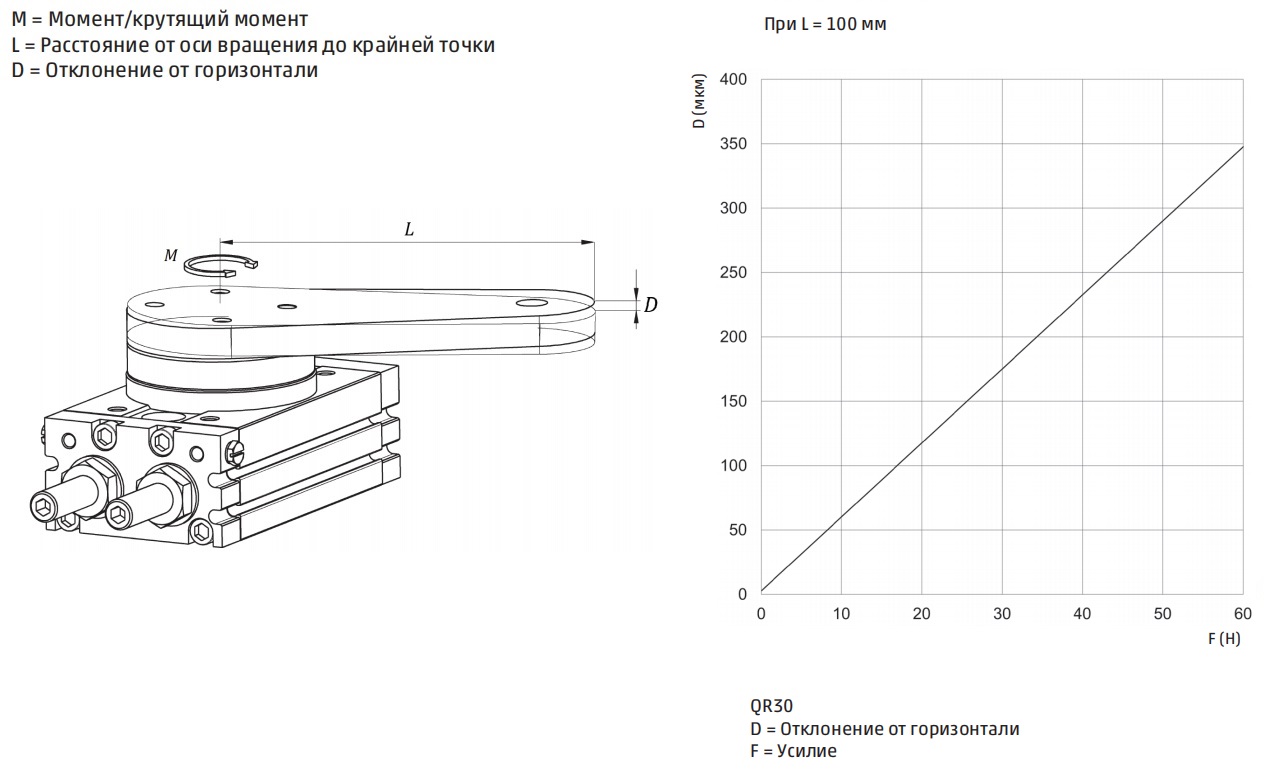

Отклонение плоскости стола от горизонтального положения

Выходной крутящий момент и допустимые нагрузки
