QR50A

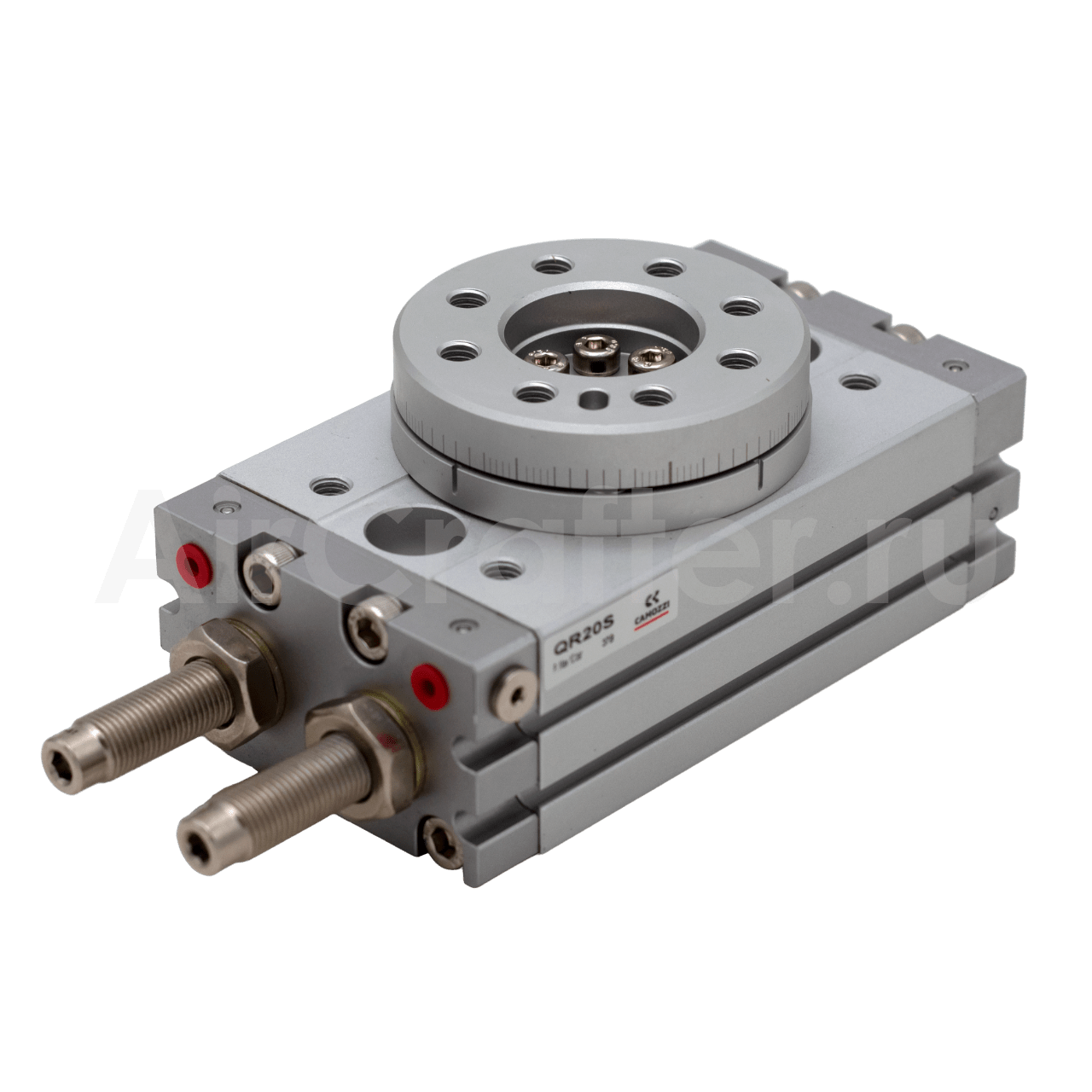

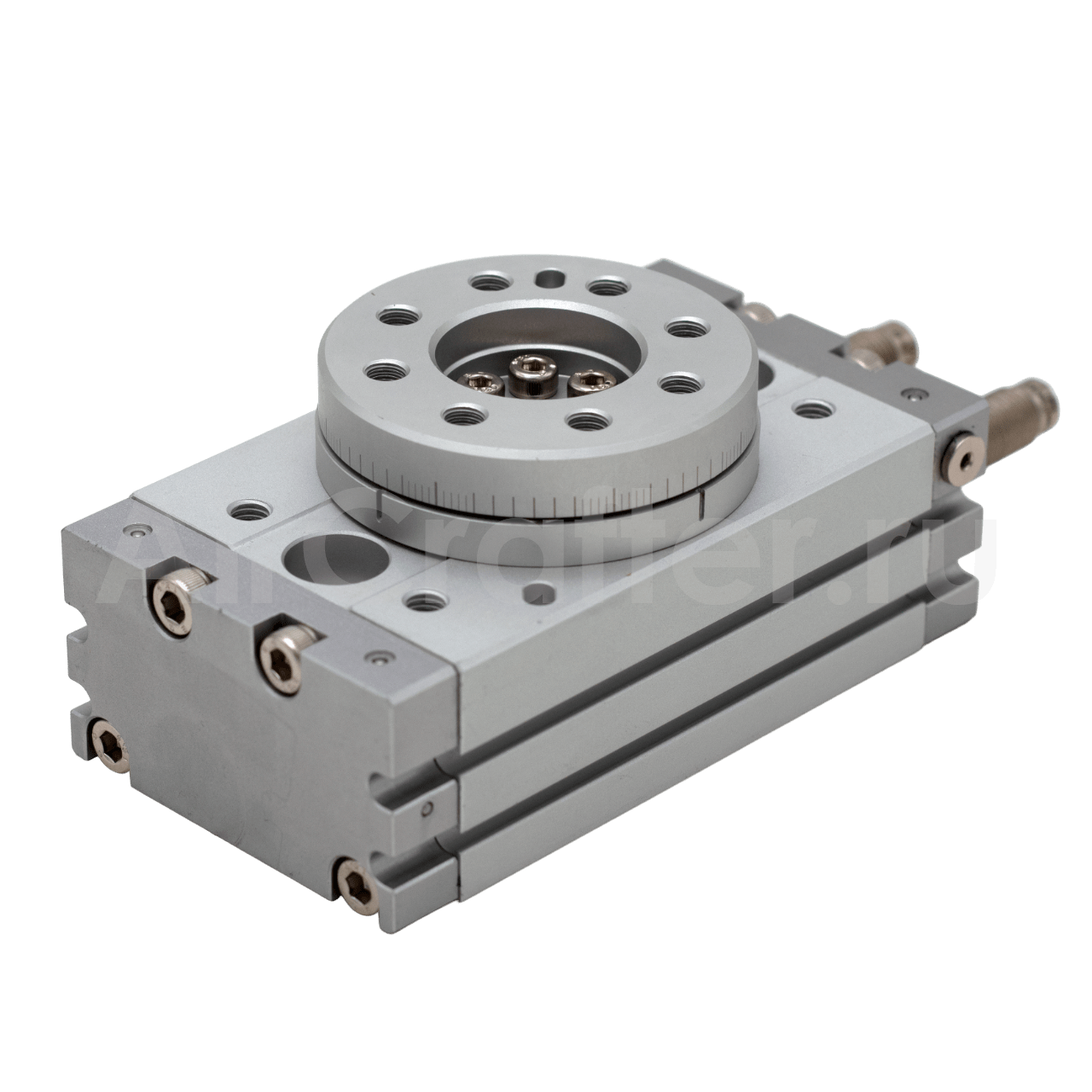

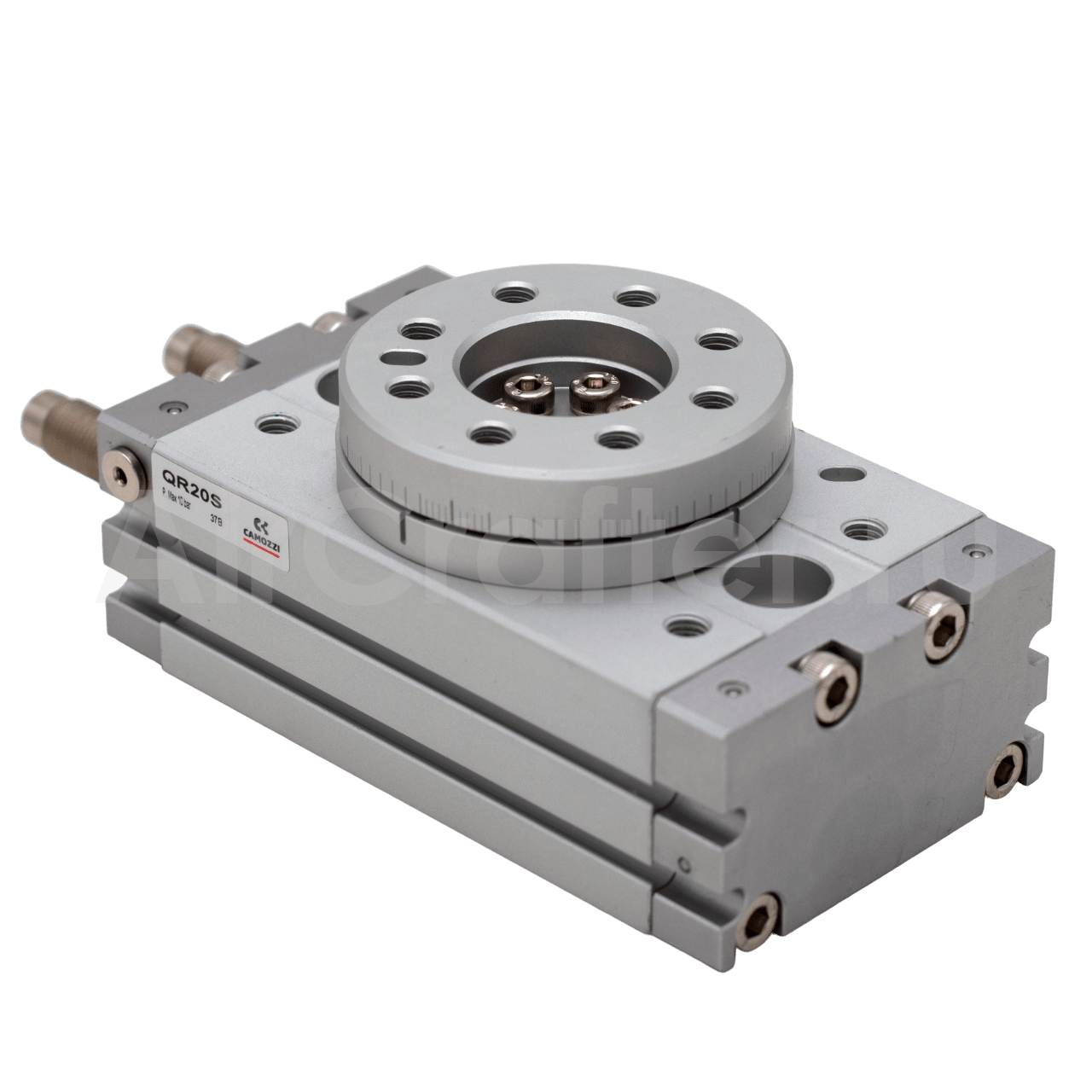

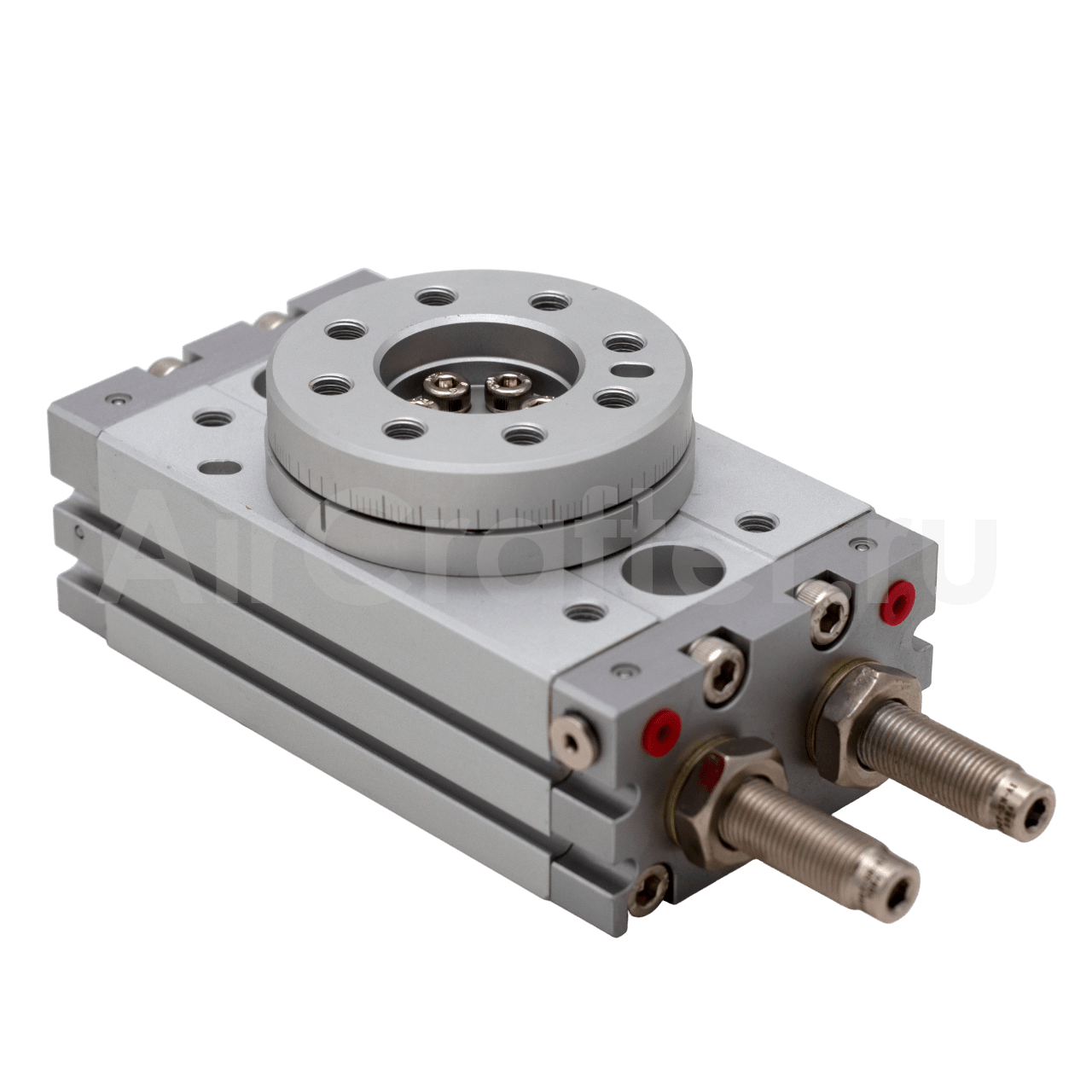

Поворотный цилиндр. QR50A

Размер модели: 50
Угол поворота: 0° ÷ 190°
Материалы: профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Рабочее давление: 1 ÷ 10 бар
Поршень: магнитный
Тип действия: двустороннее
Демпфирование: пневматическое
Тип амортизации: механическая остановка
Конструкция: рейка-шестерня
Рабочая температура: 0 °C ÷ 70 °C

Модификатор цены:

Цена без НДС:
21119,72 руб

Цена / COM_VIRTUEMART_UNIT_SYMBOL_:

Актуальность: 08:00, 09.07.2026
Склад: г. Москва (Зеленоград) В наличии: 22 шт.

Описание

Технические характеристики поворотного цилиндра QR50A

Конструкция	рейка-шестерня
Тип действия	двустороннего действия
Материалы	профиль, концевые блоки и поворотный фланец – алюминий; рейка, шестерня – сталь; уплотнение по корпусу – PTFE; уплотнения – NBR
Крепление	с помощью винтов в центре
Размер модели	50
Углы поворота	0° ÷ 190°
Минимальный угол поворота (с амортизатором)	-
Повторяемость	< 0,2°
Подшипники	шариковый подшипник
Рабочее давление	1 ÷ 10 бар
Рабочая температура	0 °C ÷ 70 °C
Рабочая среда	очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
Гарантия	1 год
Ссылка на полное описание	скачать полное описание
Ссылка на паспорт	скачать паспорт
Ссылка на сертификат	скачать сертификат

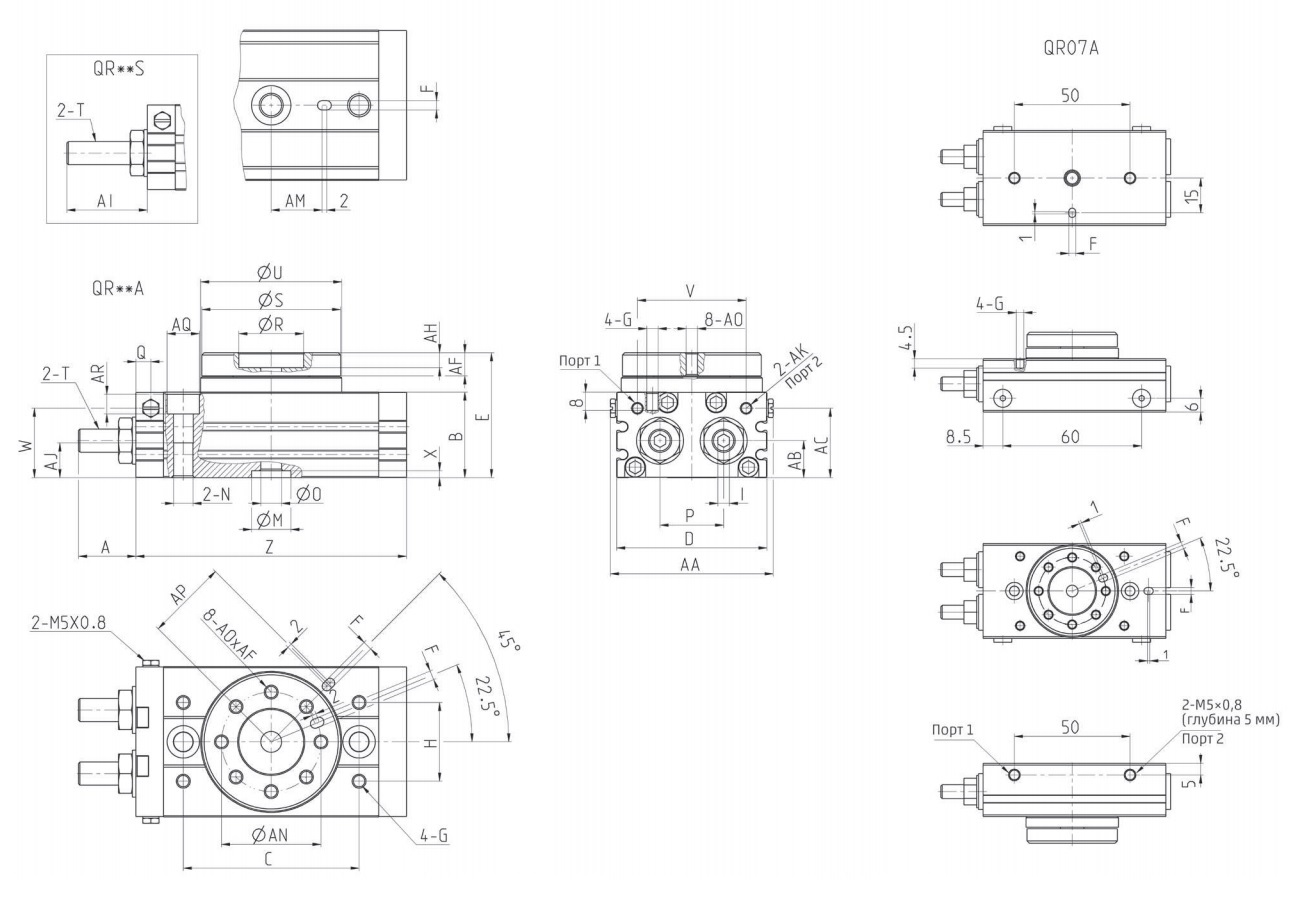

Габаритные размеры поворотного пневмоцилиндра Камоцци модели QR50A

Мод.	A	B	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
10	17,3	34	60	50	47	3	M5x0,8	27	4	9,5	15	М8х1,25	5	20	5	20	45	М8х1	46	34,5	28	3,5	М8x1,25	92

Мод.	AA	AB	AC	AF	AH	AI	AJ	AK	AM	AN	AO	AP	AQ	AR
50	85	22	37,5	12	5,5	51,3	18	G1/8	33	55	М8х1,25	45	18	10,5

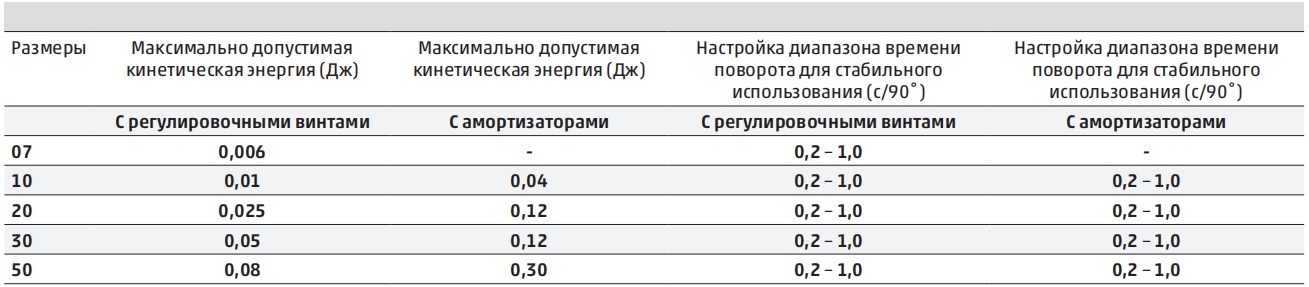

Максимально допустимая кинетическая энергия и время поворота

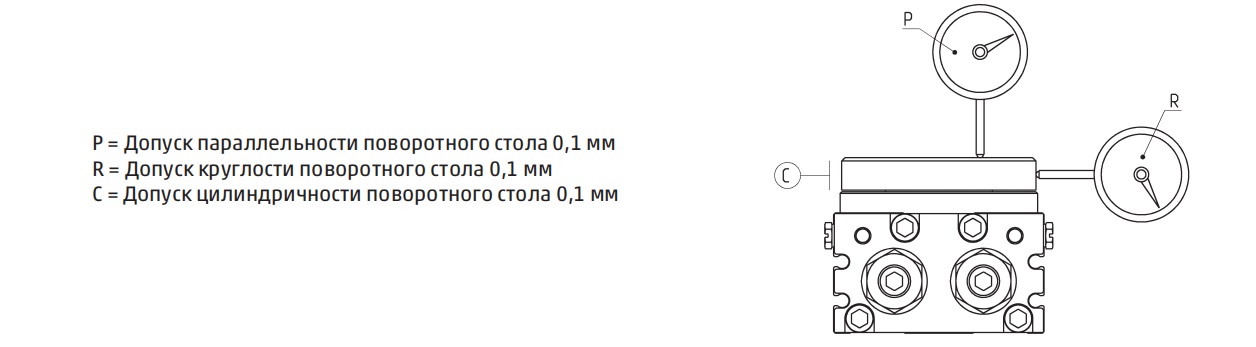

Геометрические допуски поворотного стола

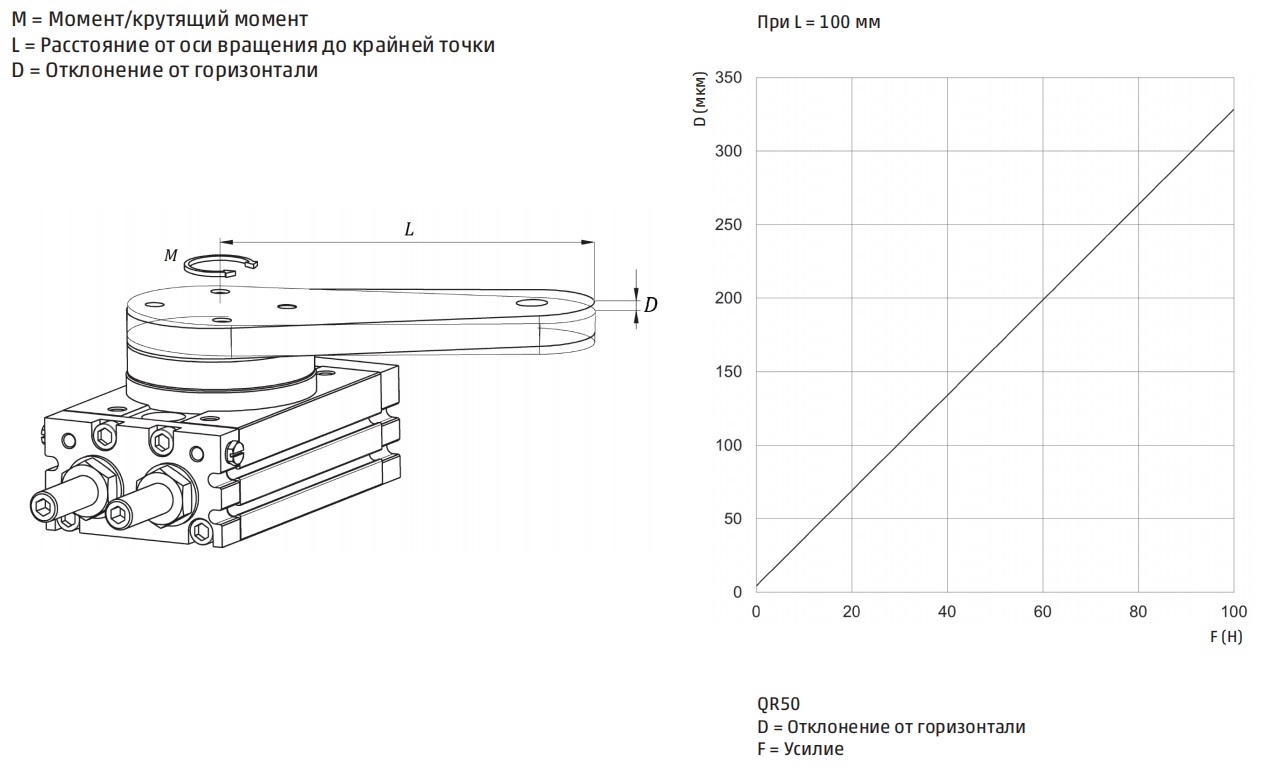

Отклонение плоскости стола от горизонтального положения

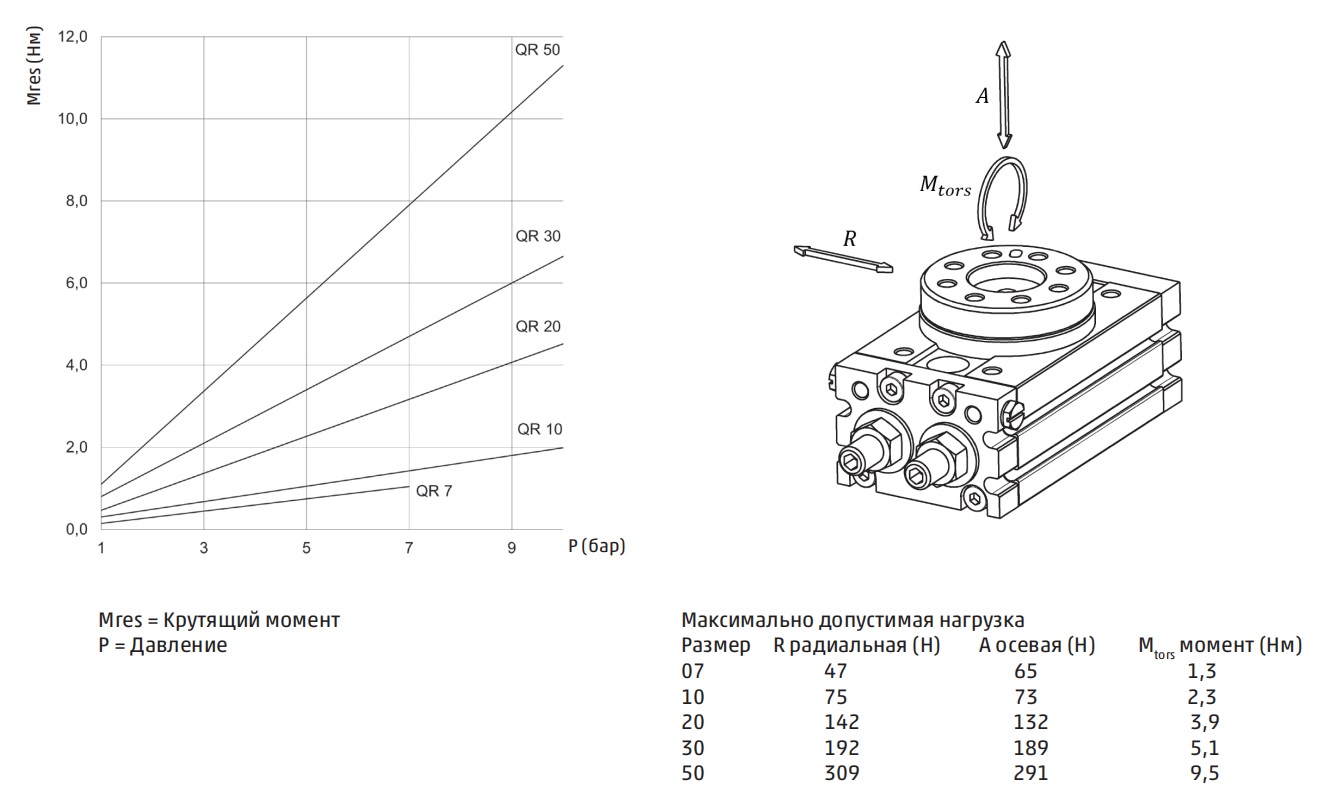

Выходной крутящий момент и допустимые нагрузки
